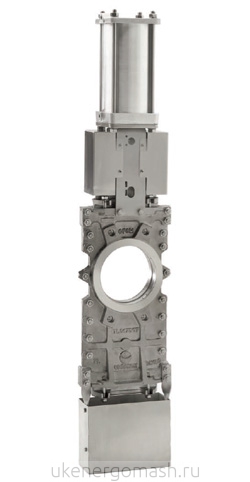

Задвижки шиберные ножевые TL двусторонние

Задвижки шиберные ножевые TL двусторонние

Задвижки шиберные ножевые TL двусторонние

Шиберные межфланцевые затворы ORBINOX TL для перекрытия транспортировки вязких сред перекрывает поток в двух направлениях, используется для транспортировки абразивной суспензии в следующих отраслях промышленности:

  • Целлюлозно-бумажная промышленность
  • Канализационные очистные сооружения
  • Химическая промышленность
Присоединение задвижки: фланцевое, PN 1,0 МПа.

Длина несквозного болта: зависит от толщины ответного фланца.

Таблица зависимости максимально рабочего давления от диаметра затвора

DN, (мм)

Рабочее давление, (МПа)

50-250

1,0

300-400

0,6

450

0,5

500-600

0,4

700-1000

0,2

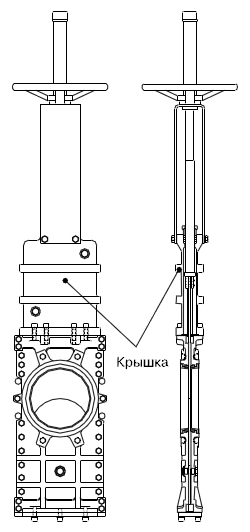

Спецификация

 Элемент

Чугун

Нержавеющая сталь

1, 2. Корпус

Чугун (GG25)

CF8M

3. Нож

AISI 304

AISI 316

4. Седловое уплотнение

Металл или EPDM

Металл/металл

5. Уплотнение по корпусу

Синтетическое волокно с PTFE

6. Крышка сальника

DN 50-300 – алюминий
DN 350-1000 – GGG-40

CF8M

7. Седловое фиксирующее кольцо

AISI 304

AISI 316

8. Бугель

Углеродистая сталь с эпоксидным покрытием

9. Шток

AISI 430

10. Ходовая гайка

Латунь

11. Втулка

Нейлон

12. Шайба

Латунь

13. Штурвал

∅ ≤ 310 мм: GGG-40/∅ ≥ 410: GG25 (серый чугун)

14. Защита штока

Углеродистая сталь с эпоксидным покрытием

15. Крышка

Пластик

*Затворы большего диаметра поставляются по запросу заказчика
                            Спецификация

Описание затвора ORBINOX TL

Корпус: Межфланцевый литой корпус, из 2 частей, скрепленных болтами, с ребрами жесткости на больших диаметрах для усиления конструкции

Направляющие из полиэтилена сверхвысокой молекулярной массы (UHMW) внутри корпуса для более плавного скольжения ножа (только для исполнения из нержавеющей стали)

Полнопроходная конструкция обуславливает высокую пропускную способность и минимальные потери давления.

Самоочищающийся нож: материал стандартного исполнения - нержавеющая сталь

Часть ножа с О-образным отверстием: конструкция исключает возникновение отложений на поверхности уплотнения, происходит самоочистка внутренней поверхности

Высокое качество обработки поверхности ножа дает плотное прилегания ножа и седлового уплотнения - высокую герметичность затвора

Седловое уплотнение: возможно закрепить седловое уплотнение в корпусе затвора с помощью фиксирующего кольца из нержавеющей стали

Сстандартное уплотнение: EPDM, по заказу поставляются седловые уплотнения из материалов, как Viton, PTFE и др.

Уплотнение по корпусу

Материал: EPDM (возможно исполнение плетеного уплотнителя из различных материалов и для специфических условий применения)

Шток: Исполнение из нержавеющей стали обеспечивает отличную коррозионную стойкость и долговечность штока

Затворы с ручным приводом поставляются с защитным кожухом для защиты штока от пыли

Привод: Все приводы к затворам ORBINOX взаимозаменяемые, поставляются со стандартным комплектом

Бугель

Материал: углеродистая сталь с эпоксидным покрытием (на запросу заказчика возможна комплектация бугелем из нержавеющей стали)

Компактная конструкция обеспечивает прочность бугеля при больших нагрузках

Эпоксидное покрытие шиберной задвижки

Эпоксидное покрытие частей и корпусов всех ножевых затворов обеспечивает хорошую коррозионную стойкость и эстетичный внешний вид затвора

Дополнительные опции затвора ORBINOX TL



Защитный кожух: для герметичного уплотнения,  для использования затвора на опасных газах или жидкостях. Уменьшает необходимость в техническом обслуживании и ремонте сальника

Регулирование посредством диафрагмы типа V-порт (60°) и пятиугольной диафрагмы: выбор диафрагмы зависит от регулировочных характеристик

Система очистки ножевой задвижки ORBINOX TL

Очистка производится с помощью продувочных (промывочных) каналов, очищающих затвор от отложений (возможно очищение воздухом, паром, жидкостями)

Материалы ORBINOX TL

Возможные исполнения затворов: высокопрочный чугун, углеродистая сталь, легированная сталь (AISI 316L, 317 и т. д.), специальные сплавы (хастелой – жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан

Квадратный проход

Большая пропускная способность при транспортировке объемных материалов.

Для монтажа данного вида затвора требуются специальные фланцы квадратной формы.

Поверхностная обработка

При специфичных условиях эксплуатации возникает необходимость в нанесении дополнительного защитного покрытия или изоляции на затвор (для улучшения стойкости к истиранию (Stellite), коррозии (Halar, Rilsan, гальванизация) и налипанию посторонних частиц (Pulido, PTFE))

Дополнительные опции затвора ORBINOX TL
Управление затворами серии TL

Ручное:

  • штурвал (с выдвижным или невыдвижным штоком)

  • цепной

  • рычажный

  • конический редуктор




 Сервоприводы:
  • электрический

  • пневматический двойного действия

  • пневматический одностороннего действия*:

    • с возвратной пружиной (DN 50-200)

    • с демпферной емкостью (DN 250-1200)

  • гидравлический



Удлинение штока

Удлинение штока



Аксессуары:

  • механические ограничители

  • устройства блокировки

  • ручные дублеры

  • соленоидные клапаны

  • позиционеры

  • концевые выключатели

  • бесконтактные выключатели

  • удлинения штока

  • напольная опора




Температурные характеристики уплотнений

Седловое уплотнение

Материал

Максимальная температура, (°С)

Применение

Металл/металл

250

Высокотемпературные среды

EPDM

120

Слабоагрессивные среды

Nitril (N)

120

Нефтепродукты

Viton (V)

200

Химические реагенты и высокотемпературные среды

Silicon (S)

250

Пищевые продукты и высокотемпературные среды

PTFE (T)

250

Коррозионные среды

Уплотнение по корпусу

Материал

Максимальная температура, (°С)

Кислотность, (рН)

Плетеное синтетическое волокно + PTFE (ST)

240

2-13

PTFE плетеный (ТН)

260

0-14

Графит (GR)

600

0-14

Керамическое волокно (FC)

1200

-

Все типы уплотнений комплектуются уплотнительным кольцом, кроме типов TH, GR и FC. Стандартное уплотнение – ST.



Типы седловых уплотнений шиберного затвора TL

Металл/металл

  • высокотемпературные среды

  • среды с высокой плотностью

  • при отсутствии необходимости в полной герметичности

  • направляющие из полиэтилена сверхвысокой молекулярной массы (UHMW) для плавного движения ножа (только для исполнения из нержавеющей стали)

 Металл/металл

Упругое уплотнение тип «А»

  • стандартное уплотнение из упругого материала

  • температурное ограничение в зависимости от применяемого материала – проконсультируйтесь со специалистами Компании АДЛ

  • сменное фиксирующее кольцо

  • направляющие из полиэтилена сверхвысокой молекулярной массы (UHMW) для плавного движения ножа (только для исполнения из нержавеющей стали)

 Уплотнение А

Уплотнение тип «Б» (металл/металл)

  • два взаимозаменяемых укрепленных кольца (тип Б) защищают седло при работе на абразивных средах

 Уплотнение тип «Б» (металл/металл)

Упругое уплотнение тип «Б» (усиленное)

  • ограничение температуры транспортируемой среды в зависимости от материала уплотнения

  • крепление с помощью сменного фиксирующего кольца

  • возможно исполнение кольца из: AISI 316, нихард (белый чугун, легированный хромом и никелем) и т. д.

 Упругое уплотнение тип «Б» (усиленное)

Конусный дефлектор «С»

  • предотвращает повреждение седла частицами абразивной среды

  • возможно исполнение из различных материалов: AISI 316, нихард (белый чугун, легированный хромом и никелем) и т. д.

  • при установке данного типа уплотнения строительная длина затвора увеличивается на:

    DN 50-250: 9 мм

    DN 300-600: 12 мм

 Конусный дефлектор «С»


Уважаемые заказчики! Узнать цену на шиберные задвижки ORBINOX типа TL , более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел (343) 222-79-77, либо заполнив заявку онлайн...
