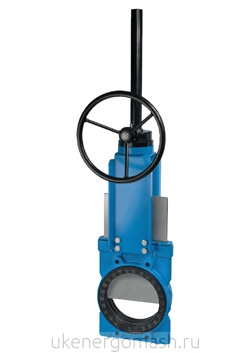

Задвижки шиберные ножевые VG двусторонние

Задвижки шиберные ножевые VG двусторонние

Задвижки шиберные ножевые VG двусторонние

Двухседельный межфланцевый шиберно-ножевой затвор типа VG перекрывает поток в двух направлениях, используется для транспортировки абразивной суспензии в следующих отраслях промышленности:

  • Горнодобывающая
  • Металлургическая

Присоединение задвижки: фланцевое, PN 1,0 МПа.

Длина несквозного болта: зависит от толщины ответного фланца.

Таблица зависимости максимального рабочего давления от диаметра затвора ORBINOX VG

DN, (мм)

Рабочее давление, (МПа)

50-400

1,0

450-600

0,6

750-900

0,5

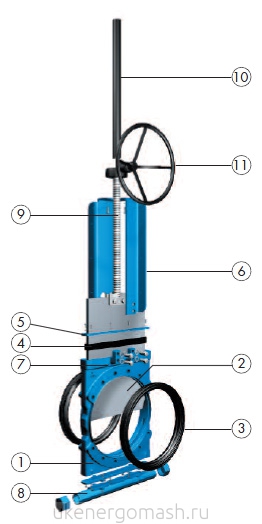

Спецификация

Элемент

Чугун

1. Корпус

GGG 40

2. Нож

AISI 304

3. Манжета

Каучуковая резина

4. Уплотнение по корпусу

EPDM

5. Крышка сальника

Углеродистая сталь (1.0044) c эпоксидным покрытием

6. Бугель

Углеродистая сталь (1.0044) c эпоксидным покрытием

7. Ниппель для смазки

Оцинкованная углеродистая сталь

8. Грязевой щиток (доп. опция)

Углеродистая сталь (1.0044) c эпоксидным покрытием

9. Шток

AISI 430 (1.4016)

10. Защита штока

Углеродистая сталь (1.0044) c эпоксидным покрытием

11. Редуктор


*Затворы большего диаметра поставляются по запросу заказчика
 Спецификация

Описание затвора серии VG

Корпус ORBINOX VG: Межфланцевый, цельнолитой, материал - серый чугун

Ребра жесткости на больших диаметрах усиливают конструкцию

Нож: исполнение из нержавеющей стали,  отполирован с обеих сторон (предотвращает защемление и повреждение седла)

Седловое уплотнение / манжета: материал - высокопрочная, долговечная каучуковая резина, армированная нержавеющей проволокой

Седловые уплотнения / манжеты затвора находятся в контакте друг с другом, когда затвор открыт, а при открытии и закрытии затвора препятствует попаданию среды на внутренние части корпуса шиберной задвижки

Конструкция ORBINOX позволяет легко заменять манжету и монтировать затвор между ответными фланцами без уплотнительных материалов

Седловое уплотнение
Открыто

Седловое уплотнение
Среднее положение

Седловое уплотнение
Закрыто



Уплотнение по корпусу

Материал: EPDM (возможно исполнение плетеного уплотнителя из различных материалов и для специфических условий применения)

Шток: Исполнение из нержавеющей стали обеспечивает отличную коррозионную стойкость и долговечность штока

Затворы с выдвижным штоком поставляются с защитным кожухом для защиты штока от пыли

Бугель

Материал: углеродистая сталь с эпоксидным покрытием (на запросу заказчика возможна комплектация бугелем из нержавеющей стали)

Компактная конструкция обеспечивает прочность бугеля при больших нагрузках

Эпоксидное покрытие

Эпоксидное покрытие частей и корпусов всех ножевых затворов обеспечивает хорошую коррозионную стойкость и эстетичный внешний вид затвора

Дополнительные опции затвора серии VG



Грязевой щиток: предотвращает утечку рабочей среды в атмосферу в течение всего цикла работы затвора

Материалы

Возможные исполнения ORBINOX: высокопрочный чугун, углеродистая сталь, легированная сталь (AISI 316L, 317 и т. д.), специальные сплавы (хастелой – жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан

Дополнительные опции затвора серии VG

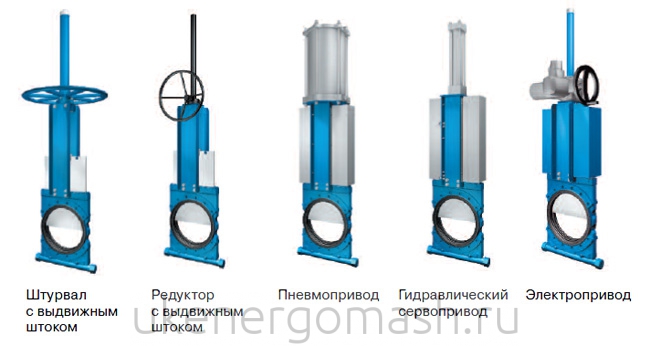

Управление затворами VG

Управление затворами VG

Ручное:

  • штурвал (с выдвижным или невыдвижным штоком)
  • цепной
  • рычажный
  • конический редуктор

Сервоприводы:

  • электрический
  • пневматический двойного действия
  • пневматический одностороннего действия*:
    • с возвратной пружиной (DN 50-200)
    • с демпферной емкостью (DN 250-1200)
  • гидравлический

Аксессуары:

  • механические ограничители
  • устройства блокировки
  • ручные дублеры
  • соленоидные клапаны
  • позиционеры
  • концевые выключатели
  • бесконтактные выключатели
  • удлинения штока
  • напольная опора
Температурные характеристики уплотнений затворов серии VG

Седловое уплотнение

Материал

Максимальная температура, (°С)

Применение

Каучуковая резина

75

Основное

EPDM

120

Слабоагрессивные среды

Неопрен

90

Нефтепродукты и растворители

Хлорбутилкаучук

125

Высокая температура

Нитрил

120

Масла, гидрокарбонат

Все типы уплотнений армированы проволокой из нерж. стали

Уплотнение по корпусу

Материал

Максимальная температура, (°С)

Кислотность, (рН)

EPDM

120

Уплотнения дополнительно комплектуются уплотнительным кольцом из такого же материала, за исключением уплотнений типа TH. Стандартное уплотнение – EPDM.
