Задвижки шиберные ножевые XC бункерные

Задвижки шиберные ножевые XC бункерные

Задвижки шиберные ножевые XC бункерные

Межфланцевый ножевой затвор типа XС применяется на абразивных средах в бункерных системах (гранулированные и порошкообразные среды), обеспечивает быстрое прохождение потока и применяется в качестве спускного бункерного клапана в следующих отраслях промышленности:

  • Энергетика
  • Химическая промышленность
  • Пищевая промышленность
  • Горнодобывающая промышленность
Установка



Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе затвора ORBINOX XC

Присоединение: фланцевое PN 1,0 Мпа

Длина несквозного болта: зависит от толщины ответного фланца



 Таблица зависимости рабочего давления от диаметра затвора*

DN, (мм)

Рабочее давление, (МПа)

Обратное давление, (бар)

50-250

0,3

1,0

300-400

0,2

0,6

450

0,15

0,5

500-600

0,1

0,4

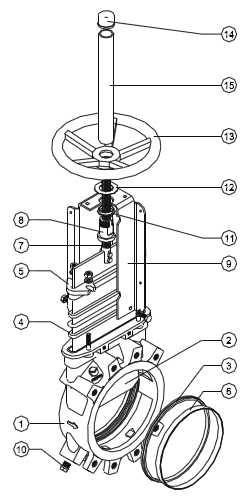

Спецификация



1. Корпус

Чугун GG 25

Нержавеющая сталь CF8M

2. Нож

AISI 304

AISI 316

3. Седловое уплотнение

Металл/металл или EPDM

4. Уплотнение



Синтетическое волокно с PTFE

5. Крышка сальника

DN 50-300 – алюминий
DN 350-600 – GGG 40

CF8M

6. Фиксирующее кольцо

AISI 304

AISI 316

7. Шток

AISI 430

8. Грузовая гайка

Латунь

9. Бугель

Углеродистая сталь с эпоксидным покрытием

10. Пробка

Углеродистая сталь

11. Втулка

Нейлон

12. Шайба

Латунь

13. Штурвал

∅ ≤ 310 мм: ковкий чугун/∅ ≥ 410: GG25 (серый чугун)

14. Колпачок

Пластик

15. Защита штока

Углеродистая сталь с эпоксидным покрытием

*Затворы большего диаметра поставляются по запросу заказчика
Спецификация

Описание затвора ORBINOX XC

Корпус

Межфланцевый, цельнолитой, материал: серый чугун

Ребра жесткости: на больших диаметрах усиливают конструкцию

Клинья и направляющие: обеспечивают надежное закрытие затвора

Полнопроходное исполнение дают высокую пропускную способность при минимальных потерях давления

Промывные отверстия в корпусе затвора: исключает накопление посторонних частиц в седловом уплотнении, промывая его различными реагентами (в качестве продувочного (промывного) материала могут использоваться воздух, пар, различные жидкости)

Нож:материал - нержавеющая сталь(по запросу заказчика материал ножа может быть изменен для применения на высоких параметрах)

·         отполирован с обеих сторон, что предотвращаят защемления и повреждения седла

·         конструкция ножа исключает защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора

Седловое уплотнение ORBINOX XC

Конструкция шиберной задвижки позволяет автоматически закрепить седловое уплотнение в корпусе фиксирующим кольцом из нержавеющей стали

Стандартное уплотнение: EPDM, под заказ: Viton, PTFE и др. для специфических условий применения.

Уплотнение затвора

Исполнение:  несколько витков плетеного синтетического волокна с PTFE (или других материалов для специфических условий применения)

Простой доступ к механизму затяжки сальника обеспечивают герметичность уплотнения

Шток:материал - нержавеющая сталь для высокой коррозионной стойкости и долговечность штока

Затворы с выдвижным штоком поставляются с защитным кожухом для защиты штока затвора от пыли

Управление

  •          штурвал (выдвижной и невыдвижной шток),
  •          рычаг,
  •          редуктор,
  •          пневмопривод
  •          электропривод

Бугель:материал – углеродистая сталь с эпоксидным покрытием (возможно исполнение бугеля из нержавеющей стали)

Компактная конструкция дает прочность бугеля при больших нагрузках

На диаметрах свыше DN 250 применяется усиленная конструкция бугеля

Эпоксидное покрытие

Эпоксидное покрытие частей и корпусов всех затворов дает отличную электростатическую и коррозионную стойкость и эстетичный внешний вид затвора

Удлинение штока

                  Удлинение штока

Дополнительные опции затвора XC

Защитная крышка: для герметичного уплотнения

Снижает необходимость в техническом обслуживании и ремонте сальника

Материалы

Исполнения затворов:

  •         чугун с шаровидным графитом
  •         углеродистая сталь
  •         легированная сталь (AISI 316L, 317 и др.)
  •         специальные сплавы (хастелой – жаропрочный сплав на никелевой основе, 254SMO и др.)
  •         титан

Поверхностная обработка

При специфичных условиях эксплуатации возникает необходимость в нанесении дополнительного защитного покрытия или изоляции на затвор (для улучшения стойкости к истиранию (Stellite), коррозии (Halar, Rilsan, гальванизация) и налипанию посторонних частиц (Pulido, PTFE))

Управление

Ручное:

  • штурвал (с выдвижным или невыдвижным штоком)

  • цепной

  • рычажный

  • конический редуктор

Сервоприводы:

  • электрический

  • пневматический*

  • гидравлический

Аксессуары:

  • механические ограничители

  • устройства блокировки

  • ручные дублеры

  • соленоидные клапаны

  • позиционеры

  • концевые выключатели

  • бесконтактные выключатели

  • удлинения штока

Дополнительные опции затвора XC


Температурные характеристики уплотнений затвора ORBINOX XC

Седловое уплотнение

Материал

Максимальная температура, (°С)

Применение

Металл/металл

250

Высокотемпературные среды

EPDM (Е)

120

Слабоагрессивные среды

Nitril (N)

120

Нефтепродукты

Viton (V)

200

Химические реагенты и высокотемпературные среды

Silicon (S)

250

Пищевые продукты и высокотемпературные среды

PTFE (T)

250

Коррозионные среды



Уплотнение по корпусу

Материал

Максимальная температура, (°С)

Кислотность, (рН)

Плетеное синтетическое волокно + PTFE (ST)

240

2-13

PTFE плетеный (ТН)

260

0-14

Графит (GR)

600

0-14

Керамическое волокно (FC)

1200

-

Все типы уплотнений поставляются с уплотнительным кольцом, кроме типов TH, GR и FC. Стандартное уплотнение – ST.

Типы седловых уплотнений затворов XC

Металл/металл

  • высокотемпературные среды

  • среды с высокой плотностью

  • при отсутствии необходимости в полной герметичности

  Металл/металл

Уплотнение тип «А»

  • стандартное уплотнение из упругого материала

  • температурное ограничение в зависимости от применяемого материала – проконсультируйтесь со специалистами Компании АДЛ

  • сменное фиксирующее кольцо

  Уплотнение тип «А»

Уплотнение тип «Б» (металл/металл)

  • высокотемпературные среды

  • среды с высокой плотностью

  • при отсутствии необходимости в полной герметичности

  • специальная конструкция, не требующая разбора затвора для замены уплотнений

  Уплотнение тип «Б» (металл/металл)

Упругое уплотнение тип «Б» (усиленное)

  • ограничение температуры транспортируемой среды в зависимости от материала уплотнения

  • среды с высокой плотностью

  • крепление с помощью сменного фиксирующего кольца

  • возможно исполнение кольца из: AISI 316, нихард (белый чугун, легированный хромом и никелем) и т. д.

  Упругое уплотнение тип «Б» (усиленное)

Конусный дефлектор «С»

  • предотвращает повреждение седла частицами абразивной среды

  • возможно исполнение из различных материалов: AISI 316, нихард (белый чугун, легированный хромом и никелем) и т. д.

  • при установке данного типа уплотнения строительная длина затвора увеличивается на:

    DN 50-250: 9 мм

    DN 300-600: 12 мм

  Конусный дефлектор «С»
