Щитовые затворы

Щитовые затворы

УралКомплектЭнергоМаш предлагает щитовые (канальные) гидрозатворы ЗЩР собственного производства (Россия) как типовых серий, так и по чертежам. По желанию заказчика проектируются затворы с индивидуальными размерами (уплотнение - по всем четырем сторонам, возможна конструкция с байпасом, шандорные затворы).


Щитовые затворы УКЭМ-5 – это современные затворы, изготовленные на основе типовых конструкций – серий прописанных в «Отраслевом стандарте».




 В ассортименте оборудования УралКомплектЭнергоМаш также представлены щитовые затворы европейского производства:



Опросный лист Щитовые затворы  pdf-icon    Скачать Опросный лист "Гидрозатворы"



Щитовой затвор (гидрозатвор) применяется для регулировки / перекрытия потока рабочей жидкости насосных станций, канализаций, гидротехнических сооружений, очистных сооружений, объекты водоподготовки и водоочистки.

Устанавливаются в открытых каналах на глубине (глубинные затворы) либо на поверхности (поверхностные затворы).

Конструкция затвора: щит, неподвижная рама, подъемный механизм, уплотнение монтируется к подвижному щиту, винт с кожухом, герметичные опорные подшипники.

Управление: ручное или электропривод.

По типу монтажа различают: фланцевые, штробные и бесштробные (бетонирование).

Характеристики щитовых затворов:

  • прочность, долговечность;
  • герметичность;
  • материал затвора -  нержавеющая сталь, коррозионностойкая (или др. по требованию заказчика);

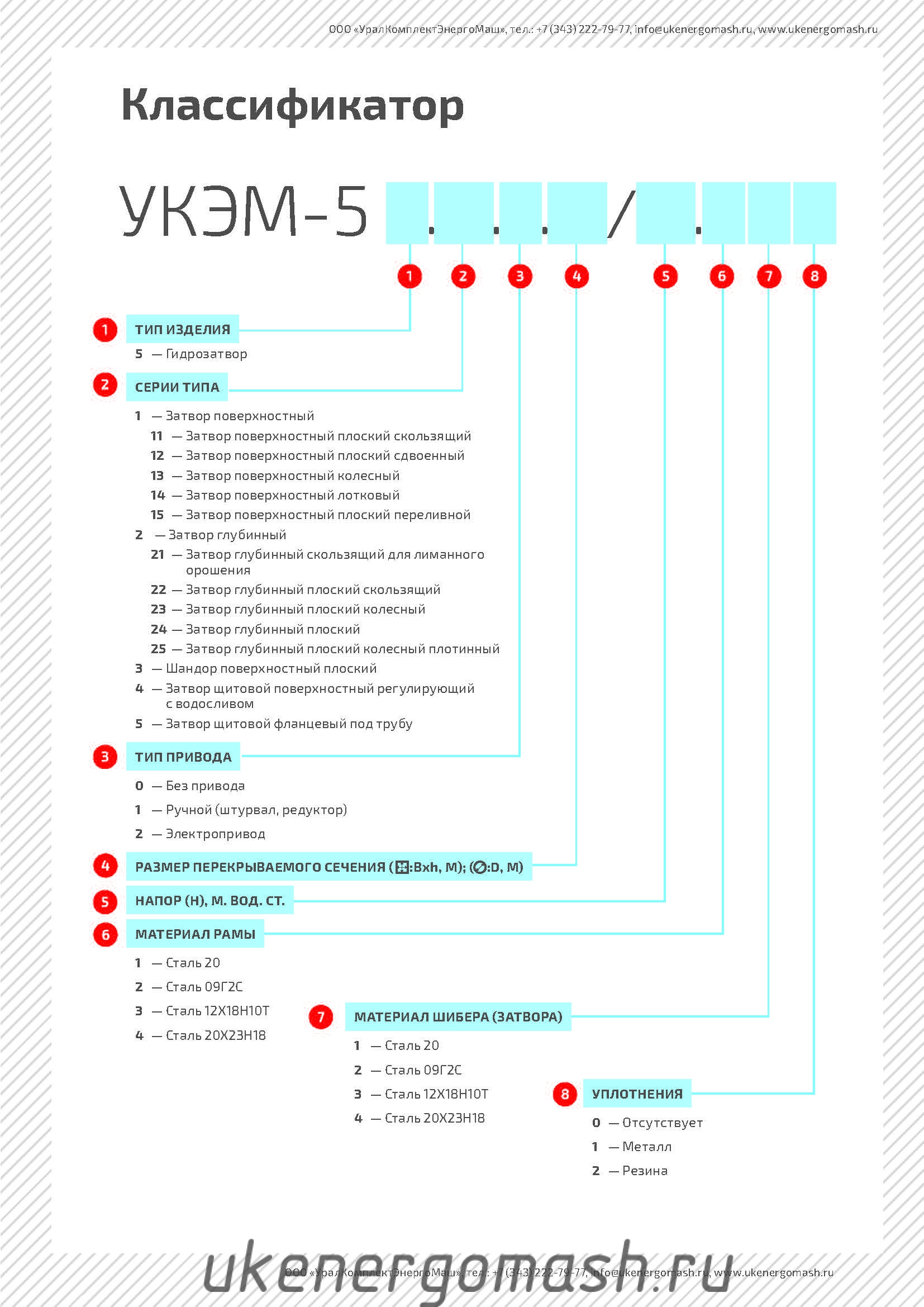

Для оперативности подбора оборудования, воспользуйтесь классификатором УКЭМ-5, согласно которому можно составить маркировку (просто отправьте заполненный файл специалистам info@ukenergomsh.ru вместе с Вашими контактными данными):

Щитовые затворы УКЭМ маркировка

Поверхностные

Поверхностные

Щитовой затвор поверхностного типа монтируется на порогах сооружений (верхняя кромка должна быть выше уровня водяного потока – так как в отличии от глубинных они не имеют забральной верхней балки).

Глубинные

Глубинные

Канальные затворы глубинного типа (круглые и прямоугольные) монтируются в галереях шлюзовых камер, самотечных канализациях, в тоннельных канализационных коллекторах, в шахтах и водопроводах, на насосных канализационных станциях, и др ГТС (гидротехнических сооружениях).
