Затворы серия "Универсал-М" (АИ)

ЗАТВОРЫ ДИСКОВЫЕ СЕРИИ «УНИВЕРСАЛ-М»

DN 32-400 мм, PN 1,6-2,5 МПа
ТУ 3721-047-35491454-2006
ТУ 3721-055-3549145-2006 (в экспортном исполнении)

Конструкция: разъемный корпус, армированный вкладыш, диск с покрытием (гумированный или футерованный), оси разъемные.

Pfndjh lbcrjdsq Универсал-М

Чертеж, основные размеры и массы:

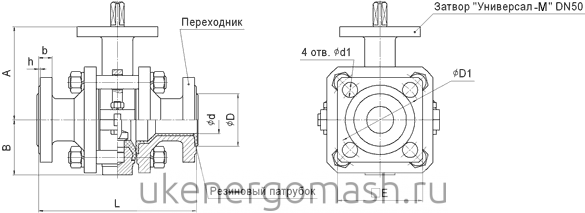

DN 32-40 мм

Затворы Ду32-40

DN, ммРазмеры, ммМасса, кг
не более
Материал корпуса
ABLDdhbD1dEВЧШГСталь
32110651806232216100181001313,1
40110652007040217110181101414,2

DN 50-400 мм

Затвор дисковый Ду500

DN, ммРазмеры, ммМасса, кг
не более
Материал корпуса
ABQMHD1dαn*ВЧШГСталь
50110753044411251845°433,1
80132806444411601845°43,84,2
1001501208854511801822° 30´85,85,9
12517013511557532101822° 30´87,47,6
15018015013656532402322° 30´89,39,5
20021017518668642952322° 30´817,718,1
25027222024068643502315°1226,627
30031225028882764002315°123739,2
4003603103731081025152711° 15´168597

* - где n-число шпилек, необходимых для крепежа затвора на трубопровод

Классификация обозначений дисковых затворов серии "Универсал-М" (в Pdf.)
