Очковая задвижка

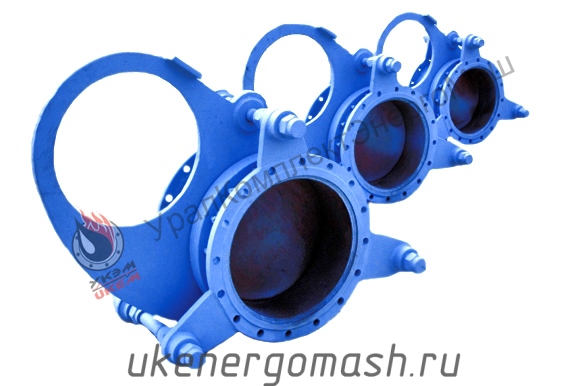

Листовая поворотная задвижка

Задвижка листовая (обтюратор, реверсивная заглушка, очковая задвижка) – перекрывающее устройство, вид - запорной трубопроводной арматуры для перекрытия подачи среды газоходов/дымоходов.

Области применения очковых поворотных задвижек: газовые трубопроводы металлургических, нефтехимических, газовых и других промышленных предприятий. Рабочие среды: газ,  как чистый так и загрязнённый  агрессивный любой температуры и давления (-70 °С до +750 °С,  0,1-25 МПа).

Заслонки изготавливаются из сталей марок: 09Г2С, 20, 12Х18Н10Т, 08Х18Н10Т, 15Х5М, 06ХН28МДТ, 10Х17Н13М2Т, 6ХН28МДТ.

Принцип работы очковой задвижки:

  • Фланцевый и глухой элементы -  установлены между фланцами на краях двух привариваемых зон трубопровода. Для перекрытия потока среды монтируется фланцевое соединение глухого элемента заглушки, для открытия потока газа монтируется элемент задвижки со специальным отверстием.

Поворотные задвижки обладают большой герметичностью (в сравнении с обычными заслонками), поэтому подходят для газопроводов ядовитых газов.

Герметичность:

  • система жалюзийных затворов - между которыми вдувается буферный газ с большого давления
  • поток газов перекрывается шибером (запорный элемент), который перемещается между двумя фланцами очковой задвижки

Исполнения листовых поворотных задвижек:

  • ручное управление (перекрывающая пластина (шибер)  с открытым и закрытым отверстиями, между ответных фланцев; внутренние фланцы разжимаются с помощью домкратных болтов,  зажимаются - накидными болтами на шарнирах)
  • механическая задвижка  (управление с помощью гидр-, пневмо- или электро- привода)
Задвижка листовая Листовая задвижка применяется для герметичного перекрытия газохода (в аварийной ситуации, при ремонте и обслуживании газохода)

Варианты уплотнений:

  • силикон - до +200°С
  • графит и/или нержавеющая сталь -  от +200 до +750°С

Листовые поворотные задвижки – альтернатива дисковым затворам и шаровым кранам:

- герметичное перекрытие газохода;
- простая и надежная конструкция - без движущихся элементов;
- короткие сроки изготовления;
- низкая стоимость задвижек;
- небольшая масса

Параметры

Значения



DN350

DN400

DN500

DN1100

DN1300

Условный проход, Ду, мм

350

400

500

1100

1300

Рабочее давление, PN, МПа

0,25

0,37

0,37

0,012

0,012

Рабочая температура, (0С)

100

100

100

100

100



Чертеж поворотной задвижки

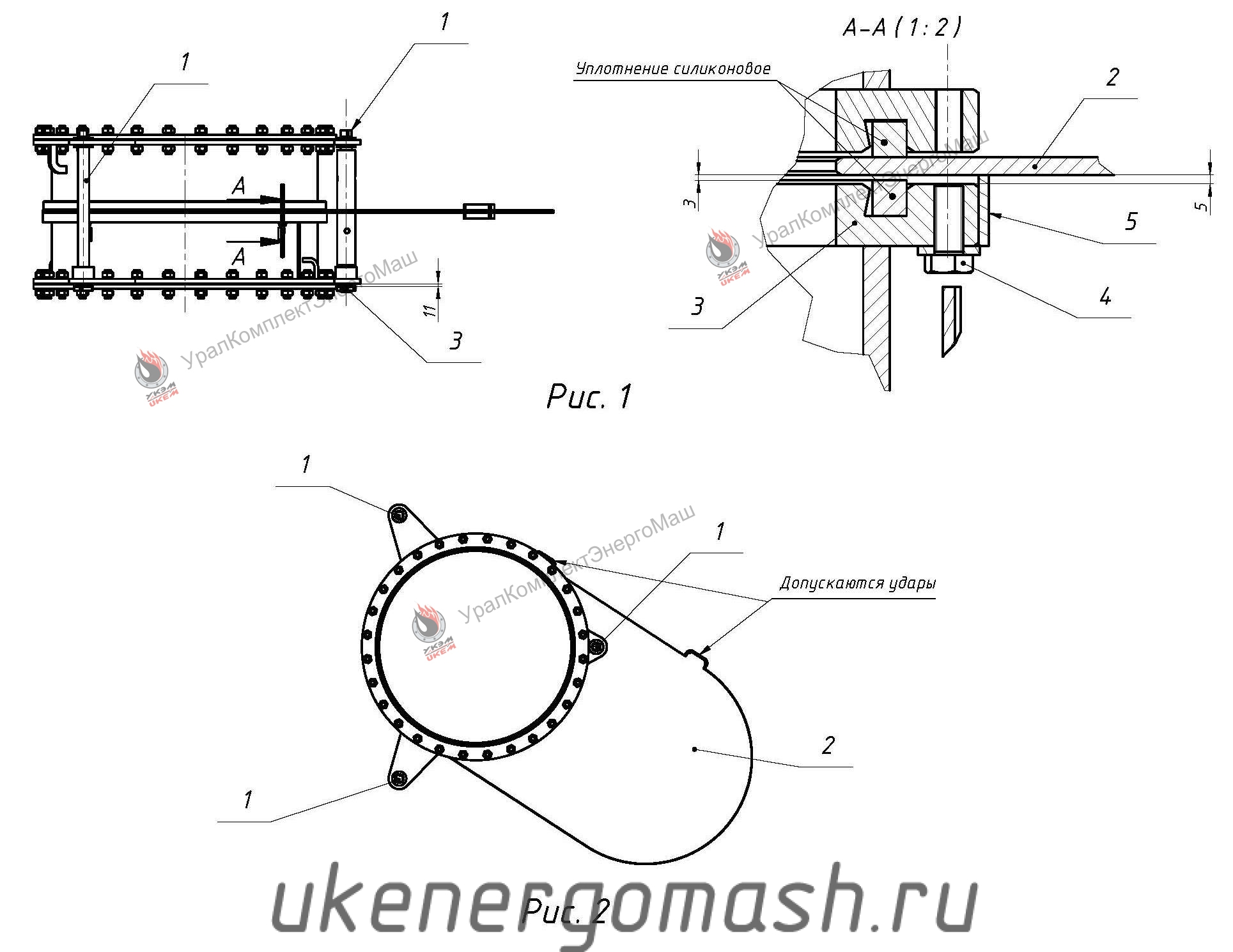

Чертеж очковой задвижки



Инструкция по эксплуатации листовой задвижки:

  • Чтобы перевести задвижку из положения открыто (Рис 2) в положение закрыто - плавно выверните болты см. 1 (1-2 оборота за раз) до упора нижнего фланца в гайку см. 3 (Рис. 1).
  • Шаг 2: вверните болты см.4 (Рис. 1) до упора, поднимая кольцо см. 5 с клапаном см.2 над нижним уплотнением. Сдвиньте клапан с места и переведите его в закрытое положение.
  • Чтобы перевести обтюратор в рабочее состояние -  выверните болты см. 4 до упора  (рис. 1), отпустите заглушку см. 2 с кольцом см. 5 и стяните обе половины обтюратора болтами см. 1.
  • Чтобы предотвратить  залипание уплотнений - периодически смазывайте клапан графитовой смазкой по контуру уплотнения.
  • Чтобы снять нагрузку с обтюратора – необходимо присоединить к нему компенсатор линейных перемещений (вдоль потока рабочей среды) до 15 мм.



Инженеры ООО «УралКомплектЭнергоМаш» подберут надежные листовые задвижки под любые рабочие среды, на любые температуры и давления. По техническим вопросам, вопросам приобретения российских очковых заслонок обращайтесь в ООО «УралКомплектЭнергоМаш»: +7 (343) 222-79-77 либо заполните заявку он-лайн...
