Задвижка чугунная 30ч906бр Ру10-16 под электропривод (с электроприводом)

Для автоматизированного управления потока рабочей среды применяютзадвижки с электроприводом. Их использование помогает предотвратить возможную аварийную ситуацию, а также позволяет регулировать параметры потока в обычном режиме. В настоящее времязадвижки с электроприводомс успехом применяются на объектах химической, нефтегазовой, атомной и прочих отраслей промышленности. Задвижки этого типа монтируют на самых ответственных участках трассы трубопровода, где важна быстрота и автоматизация процесса перекрытия потока. Также их применяют на труднодоступных участках трубопровода, в особо опасных зонах и в местах, находящихся на большом расстоянии от централизованных пунктов управления. Стоит отметить, что всезадвижки с электроприводомпредназначены только для плавного перекрытия рабочей среды, использовать их как отсечную арматуру не рекомендуется, так как возможен гидравлический удар с последующим разрушением.

Чугунная задвижка 30ч906бр, оснащенная электроприводом, предназначена для монтажа в системах трубопровода, где в качестве рабочей среды используются пар или вода (с температурой не более 225 гр.), также возможно применения в системах канализации.

 DN=80,100,125,150,200,250,300,350,400

 PN=10-16 Атм

 =10-16Атм

 Тип задвижки 30ч906бр -  параллельная с выдвижным шпинделем.

 Задвижки 30ч906бр предназначены для установки в качестве запорного устройства на трубопроводах.

 Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ   12815-80.

 Вид управления – электрический привод. Присоединение муфта кулачковая (тип А,Б,В,Г).

 Задвижки устанавливаются в положении приводом вверх.

 Рабочая среда – вода, пар.

 Температура рабочей среды не более +2250С.

 Рабочая среда подается с любой стороны задвижки.

 Герметичность затвора соответствует классу «D» по ГОСТ 9544-2005.

 Материал:

 корпусных деталей задвижки 30ч906бр- серый чугун СЧ 20 ГОСТ 1412;

 уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.

 Уплотнение по шпинделю – сальниковое (кольца ТРГ).

 Уплотнение между корпусом и крышкой – паронит.

 Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150-69.

  Задвижки соответствуют требованиям ГОСТ 5762-2002 и ТУ 3721-001-00324292-95.

 Полный средний срок службы не менее 10 лет.

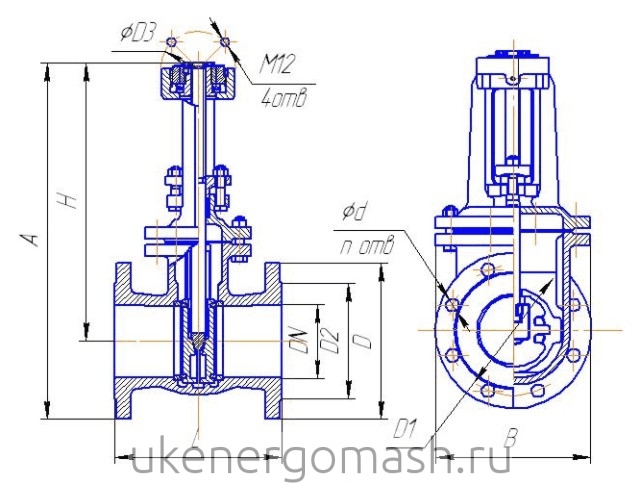

Задвижка чугунная фланцевая 30ч906бр под электропривод

Задвижка чугунная 30ч906бр под электропривод



DNРазмеры задвижки 30ч906бр, ммМасса (кг,не более)
DD1D2D3LHdnAB
80150х15016013310421031518438517226
10021518015810423038518848521437
12524521018410425543018855024849
15028024021210428050522864028465
200335295268135330650228/12*820360110
2504053553201354507402612945420200
30046041037013550092526121155516290
>300-уточняйте габариты у менеджеров

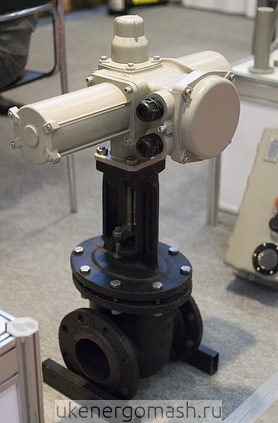

 Задвижка чугунная 30ч906бр с электроприводом ГЗ
Подбор электропривода ГЗ к задвижке 30ч906бр
DN задвижкиЭлектропривод ГЗ
50ГЗ-А70/24
80ГЗ-А70/24
100ГЗ-А70/24
125ГЗ-А100/24
150ГЗ-А100/24
200ГЗ-Б 200/24
250ГЗ-Б 200/24
300ГЗ-Б 300/24
400ГЗ-Б 300/24
>400уточняйте у менеджеров УКЭМ

Задвижка чугунная 30ч906бр с электроприводом НА Тулаэлектропривод
Подбор Тульского электропривода  к задвижке 30ч906бр
DN задвижкиТулаэлектропривод
50электропривод НА
80электропривод НА
100электропривод НА
125электропривод НА
150электропривод НА
200электропривод НБ
250электропривод НБ
300электропривод НБ
400электропривод НБ
>400уточняйте у менеджеров УКЭМ




Обращаем Ваше внимание на более современный тип чугунной запорной арматуры: дисковый затвор, ниже цена, герметичность по классу "А" , меньшие габариты, электроприводы значительно дешевле и легче, а так же быстродействие и мн.др. преимущества перед задвижкой .... перейти в раздел дисковые затворы ...
