Задвижка 30с41нж

Задвижка 30с41нж (корпус из стали 25Л,35Л)

Задвижка 30лс41нж (корпус из легир.стали 20ГЛ)

Задвижка 30нж41нж (корпус из нерж.стали 12Х18Н9ТЛ)



 Стальные клиновые литые задвижки 30с41нж 30лс41нж 30нж41нж применяются  в качестве запорного устройства. Материалы деталей задвижек - стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнение под электропривод. Класс герметичности задвижек - «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.



Показатели назначения задвижки 30с41нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −40°С до +450°С
  • Условия эксплуатации:У1
  • Минимальная температура окружающего воздуха:−40°С

Материальное исполнение задвижки 30с41нж (см.Рис.1)

  • 1. Корпус: сталь 25Л, 35Л
  • 2. Крышка: сталь 25Л, 35Л
  • 3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 35, 40Х
  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ
  • 11. Маховик: сталь25Л
  • 12. Наплавка на кольце в корпусе: 07Х25Н13
  • 13. Наплавка на клине: 13Х25Т

Показатели назначения задвижки 30лс41нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −60°С до +450°С (для жаростойкого исполнения от -40 до +550°С)
  • Условия эксплуатации:ХЛ1
  • Минимальная температура окружающего воздуха:−60°С

Материальное исполнение задвижки 30лс41нж (см.Рис.1)

  • 1. Корпус: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
  • 2. Крышка: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
  • 3. Клин (диски): 20ГЛ с наплавкой 20Х13
  • 4. Шпиндель: 14Х17Н7
  • 5. Гайка шпинделя: латунь ЛС59—1
  • 6. Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87
  • 7. Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
  • 8. Болт откидной: сталь 40Х
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 11. Маховик: 20ГЛ
  • 13. Наплавка на кольце в корпусе: 07×25Н13
  • 14. Наплавка на клине: 13×25Т

Показатели назначения задвижки 30нж41нж

  • Рабочая среда:
    Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −60°С до +565°
  • Условия эксплуатации:УХЛ1
  • Минимальная температура окружающего воздуха:−60°С

Материальное исполнение задвижки 30нж41нж (см.Рис.1)

  • 1. Корпус: 12Х18Н9ТЛ
  • 2. Крышка: 12Х18Н9ТЛ
  • 3. Клин (диски): 12Х18Н9ТЛ
  • 4. Шпиндель: 12Х18Н9Т
  • 5. Гайка шпинделя: латунь ЛС59—1
  • 6. Гайка: 12Х18Н9Т
  • 7. Шпилька, болт: 45Х14Н14В2М
  • 8. Болт откидной: 45Х14Н14В2М
  • 9. . Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 11. Маховик: сталь25Л, 20ГЛ
  • 14. Наплавка на кольце в корпусе: 04Х19Н9С2

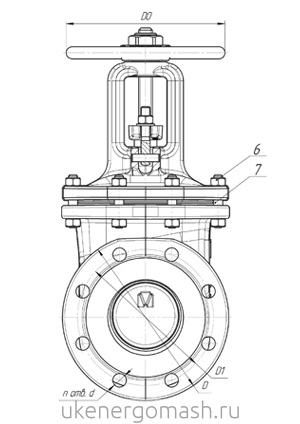

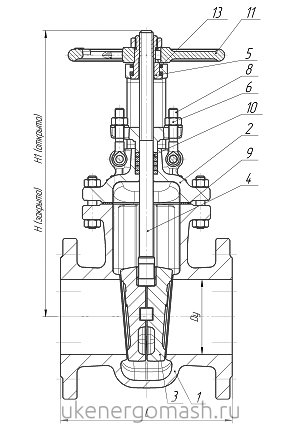

Рис.1  Задвижки 30с(лс,нж)41нж

 Задвижка стальная 30с41нж 30лс41нж 30нж41нж Задвижка стальная 30с41нж 30лс41нж 30нж41нж



Габаритные размеры задвижек 30с41нж, 30лс41нж, 30нж41нж

Диаметр, мм (Ду)

L, мм

D, мм

D1, мм

n

d, мм

H, мм

H1, мм

DO

Масса, кг

50

180

160

125

4

18

290

355

160

17

80

210

195

160

8/4

18

360

425

160

29

100

230

215

180

8

18

390

490

210

39

125

255

245

210

8

18

470

600

210

61

150

280

280

240

8

22

565

715

320

83

200

330

335

295

12

22

695

900

320

124

250

450

405

355

12

26

855

1120

400

242

300

500

460

410

12

26

1000

1310

460

315

350

550

520

470

16

26

1220

1570

460

465

400

600

580

525

16

30

1440

1850

502

640
