 Задвижка стальная 30с541нж 30лс541нж 30нж541нж с редуктором

Задвижка 30с541нж с редуктором (корпус из стали 25Л,35Л)

Задвижка 30лс541нж с редуктором (корпус из легир.стали 20ГЛ)

Задвижка 30нж541нж с редуктором  (корпус из нерж.стали 12Х18Н9ТЛ)



Стальные клиновые задвижки 30с541нж 30лс541нж 30нж541нж с ручным редуктором изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ. Присоединение фланцевое, под приварку, ручное (с маховиком, механическим редуктором), под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.



Показатели назначения задвижки 30с541нж с ручным редуктором

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −40°С до +450°С
  • Условия эксплуатации:У1
  • Минимальная температура окружающего воздуха:−40°С

Материальное исполнение задвижки 30с541нж с ручным редуктором (см.Рис.1)

  • 1. Корпус: сталь 25Л, 35Л
  • 2. Крышка: сталь 25Л, 35Л
  • 3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 35, 40Х
  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ
  • 12. Редуктор: редуктор конический или цилиндрический
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 07Х25Н13
  • 15. Наплавка на клине: 13Х25Т

Показатели назначения задвижки 30лс541нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −60°С до +450°
  • Условия эксплуатации:ХЛ1
  • Минимальная температура окружающего воздуха:−60°С

Материальное исполнение задвижки 30лс541нж (см.Рис.1)

  • 1. Корпус: 20ГЛ
  • 2. Крышка: 20ГЛ
  • 3. Клин (диски): 20ГЛ с наплавкой, 20Х13
  • 4. Шпиндель: 14Х17Н7
  • 5. Гайка шпинделя: латунь ЛС59—1
  • 6. Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87
  • 7. Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
  • 8. Болт откидной: сталь 40Х
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 12. Редуктор: редуктор конический или цилиндрический
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 07Х25Н13
  • 15. Наплавка на клине: 13Х25Т



Показатели назначения задвижки 30нж541нж

  • Рабочая среда:
    Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −60°С до +565°
  • Условия эксплуатации:УХЛ1
  • Минимальная температура окружающего воздуха:−60°С

Материальное исполнение задвижки 30нж541нж (см.Рис.1)

  • 1. Корпус: 12Х18Н9ТЛ
  • 2. Крышка: 12Х18Н9ТЛ
  • 3. Клин (диски): 12Х18Н9ТЛ
  • 4. Шпиндель: 12Х18Н9Т
  • 5. Гайка шпинделя: латунь ЛС59—1
  • 6. Гайка: 12Х18Н9Т
  • 7. Шпилька, болт: 45Х14Н14В2М
  • 8. Болт откидной: 45Х14Н14В2М
  • 9. . Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 11. Маховик: сталь25Л, 20ГЛ
  • 14. Наплавка на кольце в корпусе: 04Х19Н9С2

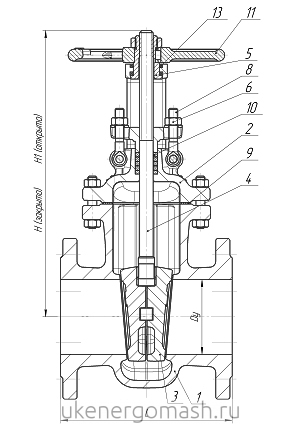

Рис.1 Задвижки 30с(лс,нж)541нж с ручным редуктором

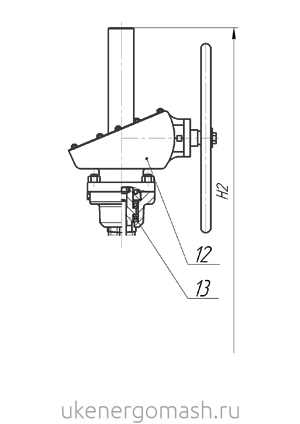

 Задвижка стальная 30с541нж 30лс541нж 30нж541нж с редуктором редуктор задвижки 30с541нж 30нж541нж 30лс541нж



Габаритные размеры задвижек 30с541нж 30лс541нж 30нж541нж с ручным редуктором

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H2, мм

DO

Масса, кг

350

550

520

470

16

26

1590

460

465

400

600

580

525

16

30

1870

502

640

500

700

710

650

20

33

2170

550

1233

600

800

840

770

20

36/39

2325

1400

700

900

910

840

24

36/39

2630

2550

800

1000

1020

950

24

39

2900



2400



pdf-icon Подробное техническое описание задвижек на Ру16 (30с541нж, 30лс541нж,30нж541нж) :

        Каталог "Задвижки клиновые стальные"
