30с941нж 30лс941нж 30нж941нж с электроприводом

30с941нж 30лс941нж 30нж941нж с электроприводом

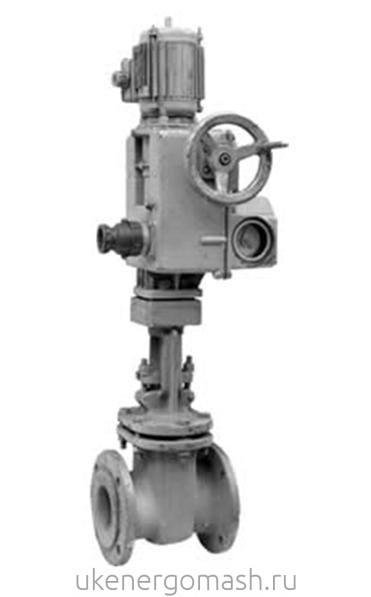

 Задвижка 30с941нж 30лс941нж 30нж941нж с электроприводом

Задвижка 30с941нж под электропривод (корпус из стали 25Л,35Л)

Задвижка 30лс941нж под электропривод (корпус из легир.стали 20ГЛ)

Задвижка 30нж941нж под электропривод  (корпус из нерж.стали 12Х18Н9ТЛ)



УКЭМ являясь официальным дилером рекомендует:Электроприводы многооборотные для задвижек,производства ГЗ-Электропривод (лучшая цена, всегда в наличии на складе)...Стальные клиновые задвижки 30с941нж 30лс941нж 30нж941нж с электроприводом используются на трубопроводах в качестве запорного устройства, электрический привод позволяет включить арматуру в АСУ ТП. Материалы задвижек: 35Л, 20ГЛ, 12Х18Н9ТЛ. Присоединение: фланцевое, под приварку. Управление: ручное (с маховиком, механическим редуктором) или под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия.



Показатели назначения задвижки 30с941нж под электропривод

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −40°С до +450°С
  • Условия эксплуатации:У1
  • Минимальная температура окружающего воздуха:−40°С

Материальное исполнение задвижки 30с941нж под электропривод (см.Рис.1)

  • 1. Корпус: сталь 25Л, 35Л
  • 2. Крышка: сталь 25Л, 35Л
  • 3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 35, 40Х
  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 07Х25Н13
  • 15. Наплавка на клине: 13Х25Т



Показатели назначения задвижки 30лс941нж под электропривод

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.
  • Температура рабочей среды:от −60°С до +450°С
  • Условия эксплуатации:ХЛ1
  • Минимальная температура окружающего воздуха:−60°С

Материальное исполнение задвижки 30лс941нж под электропривод (см.Рис.1)

  • 1. Корпус: 20ГЛ
  • 2. Крышка: 20ГЛ
  • 3. Клин (диски): 20ГЛ с наплавкой, 20Х13
  • 4. Шпиндель: 14Х17Н7
  • 5. Гайка шпинделя: латунь ЛС59—1
  • 6. Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87
  • 7. Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
  • 8. Болт откидной или анкерный: сталь 40Х
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 14. Наплавка на кольце в корпусе: 07Х25Н13
  • 15. Наплавка на клине: 13Х25Т

Показатели назначения задвижки 30нж941нж под электропривод

  • Рабочая среда:
    Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −60°С до +565°С
  • Условия эксплуатации: УХЛ1
  • Минимальная температура окружающего воздуха: −60°С

Материальное исполнение задвижки 30нж941нж под электропривод (см.Рис.1)

  • 1. Корпус: 12Х18Н9ТЛ
  • 2. Крышка: 12Х18Н9ТЛ
  • 3. Клин (диски): 12Х18Н9ТЛ
  • 4. Шпиндель: 12Х18Н9Т
  • 5. Гайка шпинделя: латуньЛС59—1
  • 6. Гайка: 12Х18Н9Т
  • 7. Шпилька, болт: 45Х14Н14В2М
  • 8. Болт откидной или анкерный: 45Х14Н14В2М
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 04Х19Н9С2

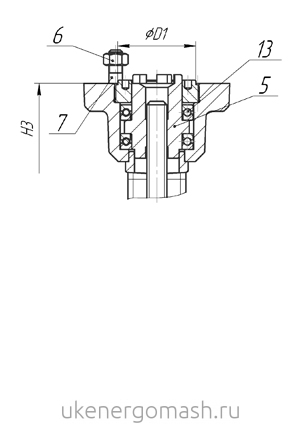

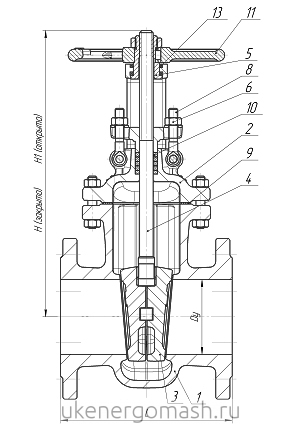

Рис.1 Габаритные размеры задвижек 30с(лс,нж)941нж с площадкой под электропривод

 Задвижка 30с941нж 30лс941нж 30нж941нж с электроприводом Задвижка 30с941нж 30лс941нж 30нж941нж с электроприводом











































Габаритные размеры задвижки 30с941нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H3, мм

Масса, кг

50

180

160

125

4

18

280

17

80

210

195

160

8/4

18

350

28,5

100

230

215

180

8

18

380

39

125

255

245

210

8

18

460

61

150

280

280

240

8

22

550

83

200

330

335

295

12

22

680

124

250

450

405

355

12

26

850

242

300

500

460

410

12

26

985

315

350

550

520

470

16

26

1205

465

400

600

580

525

16

30

1425

640

500

700

710

650

20

33

1545

1233

600

800

840

770

20

36/39

1665

1400

700

900

910

840

24

36/39

1855

2550



Характеристики задвижек 30с941нж для подбора электропривода:

Диаметр, мм

Тип присоединения электропривод

Момент, Н*м

Количество оборотов шпинделя

Рекомендуемый привод ГЗ-Электропривод

Рекомендуемый привод Тулаэлектропривод

50

А

52

15

 Электропривод ГЗ-А.70 Электропривод НА

80

А

84

23

 Электропривод ГЗ-А.70 Электропривод НА

100

А

84

24

 Электропривод ГЗ-А.100 Электропривод НА

150

А,Б

100,160

33

 Электропривод ГЗ-А.150 / ГЗ-Б.200 Электропривод НА,НБ

200

Б

160

43

 Электропривод ГЗ-Б.200 Электропривод НБ

250

Б

280

43

 Электропривод ГЗ-Б.200 Электропривод НБ

300

Б

300

53

 Электропривод ГЗ-Б.300 Электропривод НБ

400

В

885

50

 Электропривод ГЗ-В.600 Электропривод НВ

500

В, Г

900, 1410

60

 Электропривод ГЗ-В.900 / ГЗ-Г.2500 Электропривод НВ,НГ

600

Г

2025

62

 Электропривод ГЗ-Г.2500 Электропривод НГ

700

Д

3035

75

 Электропривод ГЗ-Д Электропривод НД



pdf-icon Подробное техническое описание задвижек под привод на Ру16 (30с941нж, 30лс941нж,30нж941нж) :

         Каталог "Задвижки клиновые стальные"



Уважаемые заказчики! Узнать цену на клиновые задвижки стальные 30с941нж, 30лс941нж, 30нж941нж, более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел +7 (343) 222-79-77, либо заполнив заявку онлайн...
