Задвижка чугунная с обрезиненным клином 30ч39р МЗВ (холодная вода)

Задвижка чугунная фланцевая МЗВ  (с обрезиненным клином)



Применение задвижки МЗВ
Задвижки с обрезиненным клином невыдвижным шпинделем фланцевые чугунные применяются как запорное устройство на трубопроводах для воды при температуре до 75°С и давлении до 1,6 МПа (16 кгс/см2) (МЗВ  50, 80, 100), до 1,0 МПа (10 кгс/см2) (МЗВ  -150, 200, 250, 300)

Основные сведения о задвижке чугунной МЗВ:
Задвижки с обрезиненным клином невыдвижным шпинделем фланцевые чугунные МЗВ  -1,0; МЗВ  -1,6;
  По устойчивости к воздействию температуры и влажности окружающего воздуха соответствуют климатическому исполнению УХЛ категории размещения 5 ГОСТ 15150.

Задвижки соответствуют требованиям:
ГОСТ 5762;
ТУ 3721-014-03219029-2004 – МЗВ  -1,0;
ТУ 3721-015-03219029-2004 – МЗВ  -1,6;

Основные преимущества

  • высокая надежность
  • малый крутящий момент
  • безсальниковое уплотнение шпинделя
  • Класс герметичности А – протечки не допускаются!
  • Задвижки покрыты эпоксидной краской, что увеличивает коррозийную стойкость материалов
  • Отсутствует опасность заклинивания затвора при колебаниях температуры
  • Двойное уплотнение шпинделя
  • Отсутствует приямок в корпусе задвижки
  • Отсутствует сальниковый узел
  • Монтаж осуществляется на вертикальном и горизонтальном трубопроводе

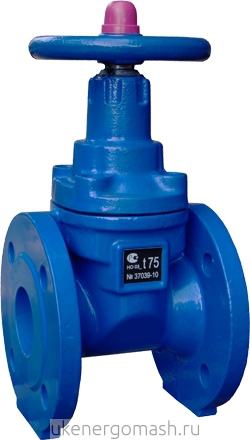

 Задвижка чугунная фланцевая МЗВ на воду Задвижка чугунная фланцевая МЗВ на воду



Наименование параметра

Тип задвижки

МЗВ -1,6-50

МЗВ -1,6-80

МЗВ -1,6-100

МЗВ -1,0-150

МЗВ -1,0-200

МЗВ -1,0-250

МЗВ -1,0-300

1. Обозначение технических условий

ТУ 3721-015-
-03219029-2004

ТУ 3721-014-
-03219029-2004

2. Номинальный диаметр, мм

50

80

100

150

200

250

300

3. Строительная длина, мм

150

180

190

210

230

250

270

4. Строительная высота, мм

253

316

363

495

582

699

793

5. Масса, кг

12

20

26

46

74

118

160

6. Протечки затвора, см3/мин, не более

Протечки не допускаются

7. Величина рабочего хода затвора, обороты

8-9,5

12-14

16-19

26-31

31-32

38-42

45-48

8. Максимально допустимый крутящий момент на шпинделе открытия и закрытия затвора, Н×м, не более

25

50

70

110

170

200

200

9. Коэффициент гидравлического сопротивления, не более

0,2

10. Номинальное (условное) давление, МПа (кгс/см2)

PN=1,6 (16)

PN=1,0 (10)

11. Рабочее давление, МПа (кгс/см2)

PP=1,6 (16)

PP=1,0 (10)

12. Пробное давление, МПа (кгс/см2)

Pпр=2,4 (24)

Pпр=1,5 (15)

13. Рабочая среда (вода)

по СанПиН 2.1.4.1074

14. Температура рабочей среды, °С

от 5 до 75

15. Температура окружающего воздуха, °С

от минус 15 до плюс 40

16. Присоединение к трубопроводу

фланцевое по ГОСТ 12815

17. Управление

ручное

18. Рабочее положение задвижки

любое, кроме маховиком вниз

19. Направление подачи рабочей среды

любое

20. Материал: корпусных деталей и клина
уплотнений шпинделя
закладной гайки

чугун
резиновая смесь
сталь коррозионно-стойкая
бронза

21. Покрытие

эпоксидно-порошковое



Обозначение параметра

Тип задвижки МЗВ

 МЗВ -1,6-50

 МЗВ -1,6-80

 МЗВ -1,6-100

 МЗВ -1,0-150

 МЗВ 1,0-200

 МЗВ -1,0-250

 МЗВ -1,0-300

Значение параметра

DN

50

80

100

150

200

250

300

D

165

200

220

280

340

400

455

D1

125

160

180

240

295

350

400

D0

140

200

200

250

280

330

330

L

150

180

190

210

230

250

270

B

118

160

188

280

348

434

512

d

18

18

18

22

22

22

22

n

4

4

8

8

8

12

12

H

336

416

473

637

752

899

1020

h

253

316

363

495

582

699

793
