Задвижка чугунная с обрезиненным клином 30ч39р МЗВГ (горячая вода)

Задвижка чугунная МЗВГ (с обрезиненным клином) "горячая вода"

Применение
Задвижка МЗВГ фланцевая чугунная с обрезиненным клином невыдвижным шпинделем применяется как запорное устройство на трубопроводах для питьевой воды при температуре до 150°С и давлении до 1,6 МПа (16 кгс/см2).

Основные сведения о задвижке чугунной МЗВГ:
Задвижки с обрезиненным клином невыдвижным шпинделем фланцевые чугунные МЗВГ.
  По устойчивости к воздействию температуры и влажности окружающего воздуха задвижки соответствуют климатическому исполнению УХЛ категории размещения 5 ГОСТ 5762.
ТУ 3721-013-03219029-2004

Основные преимущества

  • Высокая надежность
  • Отсутствует сальниковый узел
  • Малый крутящий момент
  • Двойное уплотнение
  • Отсутствует приямок в корпусе задвижки
  • Двойное уплотнение шпинделя обеспечивает высокую герметичность
  • Отсутствует опасность заклинивания затвора при колебаниях температуры
  • Монтаж осуществляется на вертикальном и горизонтальном трубопроводе

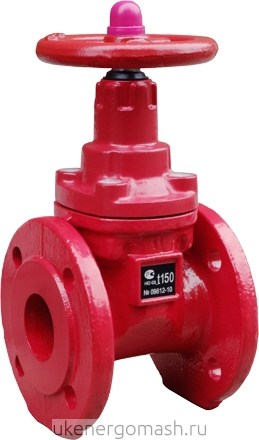

 Задвижка чугунная с обрезиненным клином МЗВГ Задвижка чугунная с обрезиненным клином МЗВГ



Основные технические данные

Наименование параметра

Тип задвижки





МЗВГ-50

МЗВГ-80

МЗВГ-100

1. Обозначение технических условий

ТУ 3721-013-03219029-2004

2. Номинальный диаметр, мм

50

80

100

3. Строительная длина, мм

150

180

190

4. Строительная высота, мм

253

316

363

5. Масса, кг

12

20

26

6. Протечки затвора, см3 /мин, не более

0,3

0,48

0,6

7. Величина рабочего хода, обороты

8-9,5

12-14

16-19

8. Максимально допустимый крутящий момент на шпинделе, Н × м, не более

25

50

70

9. Коэффициент гидравлического сопротивления, не более

0,2

10. Номинальное (условное) давление, МПа (кгс/см2 )

PN =1,6 (16)

11. Рабочее давление, МПа (кгс/см2 )

PP =1,6 (16)

12. Пробное давление, МПа (кгс/см2 )

Pпр =2,4 (24)

13. Рабочая среда

вода по СанПиН 2.1.4.1074 и СНиП 2.04.07.

14. Температура рабочей среды, ° С

от 5 до 150

15. Температура окружающего воздуха, ° С

от минус 15 до плюс 40

16. Присоединение к трубопроводу

фланцевое по ГОСТ 12815

17. Управление

ручное

18. Рабочее положение задвижки

любое, кроме маховиком вниз

19. Направление подачи рабочей среды

любое

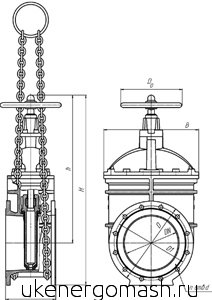

Размеры в миллиметрах



Обозначение параметра

Тип задвижки

МЗВГ-50

МЗВГ-80

МЗВГ-100

Значение параметра

DN

50

80

100

D

165

200

220

D 1

125

160

180

D 0

140

200

200

L

150

180

190

B

118

160

188

d

18

18

18

n

4

4

8

H

336

416

473

h

253

316

363
