Задвижка чугунная 30ч6бр Ру10 (она же 31ч6бр, 30ч17бр)

 Задвижкачугунная фланцевая 30ч6бр (аналоги: 31ч6бр, 30ч17бр) предназначены для установки на трубопроводах, в качестве запорной арматуры на воду и пар (температура среды до 225 С), допускается использование в канализациях.

DN 50, 80, 100, 125, 150, 200, 300, 350, 400, 500

PN=10 - 16 Атм

Pр=10 - 16Атм

Тип задвижки 30ч6бр-  параллельные с выдвижным шпинделем.

Задвижки предназначены для установки в качестве запорного устройства на трубопроводах.

Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815-80.

Установочное положение любое, кроме положения – маховиком вниз.

Вид управления – ручной привод.

Рабочая среда – вода, пар.

Температура рабочей среды не более +2250С.

Рабочая среда подается с любой стороны задвижки.

Герметичность затвора соответствует классу «D» по ГОСТ 9544-2005.

Материал задвижки 30ч6бр:

— корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;

— уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.

Уплотнение по шпинделю – сальниковое (кольца ТРГ).

Уплотнение между корпусом и крышкой – паронит.

Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150-69.

Задвижки соответствуют требованиям ГОСТ 5762-2002 и ТУ 3721-001-00324292-95.

Полный средний срок службы не менее 10 лет.

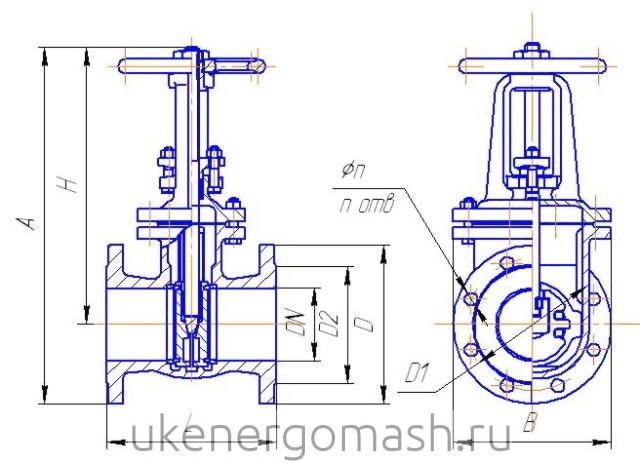

Задвижка чугунная фланцевая 30ч6бр 30ч17бр Задвижка чугунная фланцевая 30ч6бр
DNРазмеры задвижки 30ч6бр, ммМасса, в кг (не более)
DD1D2LHdnAB
50125х12512510218024518431012511,5
80150х15016013321031018438517219
10021518015823038018848521430,5
12524521018425543018855024842
15028024021228050022864028458
200335295268330650228/12*82036099
2504053553204507402612945420185
30046041037050092526121155516270
>300 - Уточняйте у менеджеров УКЭМ
