Задвижка чугунная фланцевая МТР

Параллельные фланцевые чугунные задвижки МТР с невыдвижным шпинделем (запорная арматура)

Применение задвижки МТР:
Задвижки параллельные МТР с невыдвижным шпинделем фланцевые чугунные применяются как запорное устройство для холодной воды, протекающей в трубопроводах, канализациях и водопроводах при температуре до 40°С и давлении до 1,0 МПа (10 кгс/см²).

Основные сведения об изделии:
По устойчивости к воздействию температуры и влажности окружающего воздуха задвижки соответствуют климатическому исполнению УХЛ категории размещения 5 ГОСТ 15150.

Задвижки МТР соответствуют требованиям:
ГОСТ 5762; ТУ 3721-005-03219029-00.

Основные преимущества:
Прочная конструкция (внутренние ребра жесткости)
Имеется очистное окно в корпусе задвижки (кроме МТР 400)
Имеется пробка в крышке задвижки для стравливания воздуха (Dn 1000, 1200)

 Задвижка чугунная фланцевая МТР с КОФ

 Задвижка чугунная фланцевая МТР

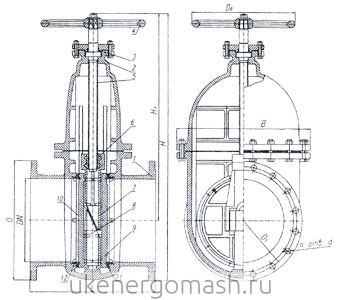

Рис.1  МТР 400

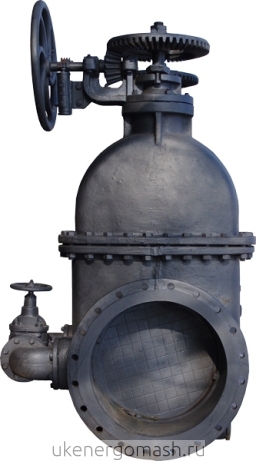

 Задвижка чугунная фланцевая МТР с КОФ

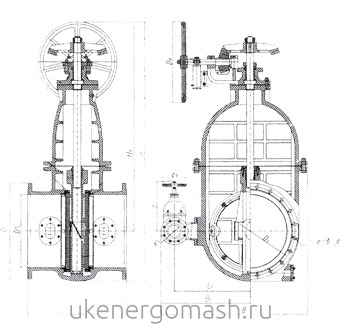

Рис.2  МТР 600-1200



Наименование параметра

Тип задвижки

МТР- 400

МТР- 600

МТР- 900

МТР- 1000

МТР- 1200

1. Условные проход, мм

400

600

900

1000

1200

2. Строительная длина, мм

600

800

1100

1200

1400

3. Строительная высота, мм

971

1677

2417

2527

3194

4. Масса, кг

520

1620

4200

5020

8700

5. Протечки затвора, см3/мин, не более

2,5

3,6

5,4

6,0

7,2

6. Величина рабочего хода затвора (обороты)

53...55

226...230

455...462

487...490

495...510

7. Максимально допустимый крутящий момент на шпинделе, Н×м, не более

311

542

1504

1890

1485

8. Коэффициент гидравлического сопротивления, не более

0,2

9. Номинальное (условное) давление, МПа (кгс/см2)

PN=1,0 (10)

10. Рабочее давление, МПа (кгс/см2)

PP=1,0 (10)

11. Пробное давление, МПа (кгс/см2)

Pпр=1,5 (15)

12. Рабочая среда

вода по СанПиН 2.1.4.1074

13. Температура рабочей среды, °С

от 5 до 40

14. Температура окружающего
воздуха, °С

от минус 15 до плюс 40

15. Присоединение к трубопроводу

фланцевое по ГОСТ 12815

16. Управление

ручное, маховиком

ручное, маховиком через конический редуктор

17. Указатель положения затвора

отсутствует

имеется

18. Обвод затвора (байпас)

отсутствует

имеется

19. Рабочее положение на трубопроводе

вверх или
в сторону



20. Направление подачи рабочей среды

двустороннее

21. Рабочее положение трубопровода

горизонтальное, вертикальное, наклонное

22. Материал:
корпусных деталей, тарелок и клиньев
уплотнений шпинделя

чугун
бронза
сталь коррозионно-стойкая

23. Покрытие

водно-дисперсионная антикоррозийная краска





Условный
проход
DN

L

H

H1

B

D0

D

D1

d
(отв)

n
(кол-во)
отв

обвод

L1

Масса

d0

dn

h

400

600

1254

971

642

500

565

515

27

16

-

520

-

-

-

600

800

2082

1677

1184

640

780

725

30

20

610

1620

200

100

363

900

1100

2843

2417

1575

900

1110

1050

33

28

794

4200

250

150

495

1000

1200

3177

2527

1700

900

1220

1160

33

28

848

5020

250

150

495

1200

1400

3984

3194

1990

900

1455

1380

42

32

998

8700

250

150

495
