Затворы поворотные Orbinox ML для дымовых газов

Затворы поворотные Orbinox ML для дымовых газов

Затворы поворотные Orbinox ML для дымовых газов

Межфланцевый поворотный затвор Orbinox ML для транспортировки дымовых (выхлопных) газов. Стандартное исполнение для систем с рабочим давлением до 500 миллибар, со скоростью потока 30 м/с и температурой рабочей среды до 800 °С.

Затвор ML герметичный: степень перекрытия прохода 90 % и 99 %, может достигать 100 % у затворов с системой воздушного уплотнения (ML2).

Ось диска поворотного затвора Orbinox находится в горизонтальном положении, по запросу заказчика изготавливается затвор с вертикально расположенной осью.

Затвор поворотный стандартный для дымовых газов (ORBINOX ML)

Двусторонний поворотный затвор, контролирующий поток дымовых газов в трубопроводе. Конструкция затвора включает диск, вращающийся на двух полуосях.

Корпус затвора ML представляет собой механически сваренную конструкцию, изготавливаемую из различных материалов. Стандартные диаметры от 150 мм до 2000 мм. По запросу могут быть изготовлены затворы больших диаметров.

Диск закреплен на двух полуосях, плоский, с ребрами жесткости.



 Седловое уплотнение с зазором

Седловое уплотнение с зазором

Седловое уплотнение затворов

Системы герметизации:

Седловое уплотнение с зазором (перекрытие на 90-97 %) для сред с пылевыми включениями (менее 1000 мг/Нм3);

Седловое уплотнение металл по металлу (перекрытие на 99 %), подходит для других сред, требующих высокого уровня герметичности.

Опоры

Опоры затвора находятся на внешней стороне корпуса, отдельно от уплотнения, что сохраняет опоры на расстоянии от источников высокой температуры и коррозии, увеличивая их срок службы. Такая конструкция позволяет производить замену уплотнения по корпусу без демонтажа опор.



Седловое уплотнение металл/металл

Седловое уплотнение металл/металл



Изоляторы: наружные, длина - 200 мм. При замене уплотнения по корпусу или опоры демонтировать изолятор не нужно.

Затвор поворотный для дымовых газов с системой воздушного уплотнения (ORBINOX ML2)


Затвор ORBINOX ML2 с системой воздушного уплотнения с двумя дисками: уплотнение образуется в пространстве между ними, в следствие нагнетания воздуха под большим давлением - создается камера, гарантирующая герметичность затвора. Такой затвор применяется на трубопроводах с рабочим давлением не более 250 миллибар.                                                                                                                           Затвор поворотный для дымовых газов с системой воздушного уплотнения (ORBINOX ML2)

Варианты управления:

  • пневмопривод «открытие/закрытие» и регулировка
  • электропривод



Система воздушного уплотнения:

  • электровентилятор
  • клапан уплотнения
  • компенсатора расширений

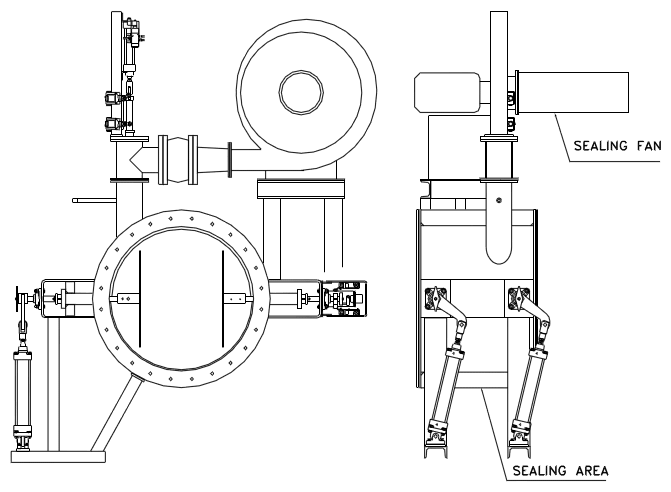

 Затворы поворотные Orbinox ML для дымовых газов схема



Уважаемые заказчики! Узнать цену на поворотные затворы ORBINOX типа ML и ML2 , более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел (343) 222-79-77, либо заполнив заявку онлайн...
