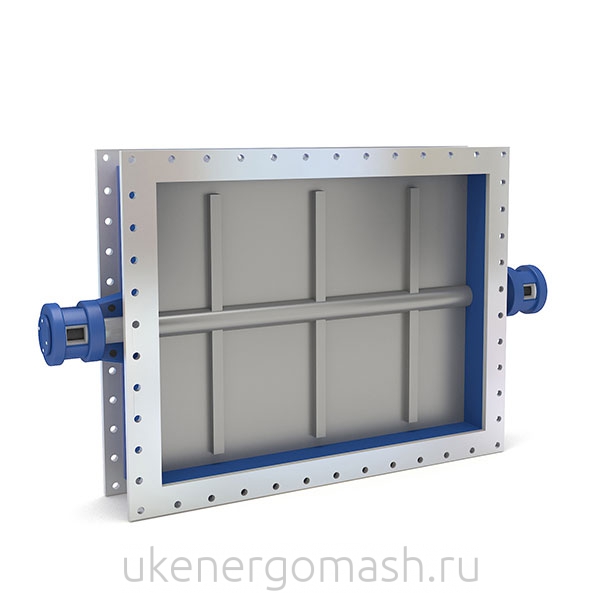

Затвор UN-B1 (поворотный дисковый регулирующий с симметричным диском)

Затвор UN-B1 (поворотный дисковый регулирующий с симметричным диском)

 Затвор UN-B1 (поворотный дисковый регулирующий с симметричным диском)

Затворы UN-B1 устанавливаются на трубопроводах с потоком рабочей среды, транспортируемым под низким давлением.

Характеристики затворов с симметричным диском UN-B1

  • затвор поворотный с симметрично установленным диском и и дополнительными контактными поверхностями в корпусе
  • высокие эксплуатационные качества: герметичность, отсутствие протечек сквозь сальниковые уплотнители
  • затворы идеально подходят для регулирования газопотоков
  • применение во многих отраслях промышленности
  • различные исполнения корпуса (например, прямоугольное)
  • исполнения под конкретное сечение трубопровода без переходных элементов
  • материал: углеродистая и коррозионностойкая сталь
  • рабочая температура: от -29 С до +425 С – для исполнения из углеродистой стали,  от-60 С до +675С – для коррозионностойкой стали марок С5 и C12 ASTM A217
  • ТУ 3741-005-54787367-2013

Условный проход:DN 100 - DN 2000

Рабочее давление PN: 0.05, 0.25, 0.6 МПа

Управление: ручное – рукоятка, через редуктор, электро или пневмопривод

Присоединение: межфланцевое, фланцевое (фланцы трубопровода стальные приварные по ГОСТ 12820-80 или ГОСТ 12821-80), присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815-80, исполнение 1, ряд 2, приварное, разделка патрубков под приварку по ГОСТ 16037 или по запросу заказчика

Установочное положение: любое, кроме «электроприводом вниз»

Направление подачи рабочей среды: любое

Климатическое исполнение: УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69.

Рабочая среда: воздух, природный газ, доменный газ, коксовый газ, каменноугольный газ

Образец маркировки для заказа: затвор дисковый регулирующий UN-B1 , DN 100, PN 0.5, с корпусом и диском из нержавеющей стали, с ручным приводом

 Затвор UN-B1 (поворотный дисковый

Марка материала, стандарт

Max t°

Min t°

Углеродистая сталь WСB ASTM A216

425 °C

-30 °C

Углеродистая хладостойкая сталь LCB ASTM A352

345 °C

-46 °C

Сталь коррозионностойкая CF8 по стандарту ASTM A351 / А351М

550 °С

-60 °C

Сталь коррозионностойкая CF8М по стандарту ASTM A351 / А351М

550 °С

-60 °C

Сталь коррозионностойкая WC6, WC9 ASTM A217

595 °C

-60 °C

Сталь коррозионностойкая C5, C12 ASTM A217

675 °C

-60 °C

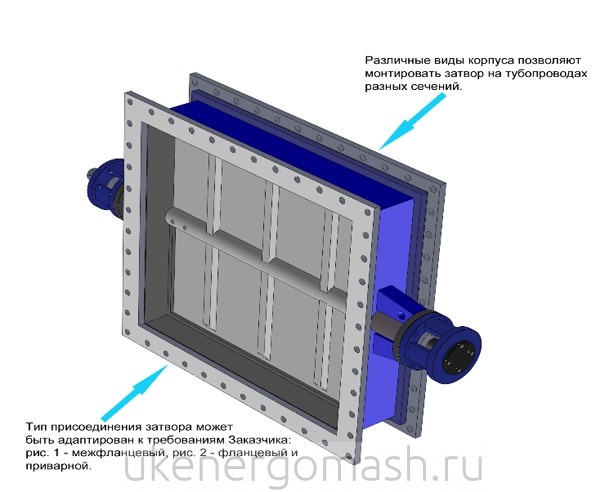

Характеристики затворов с симметричным диском UN-B1



Уважаемые заказчики! Узнать цену на затвор UN-B1 поворотный дисковый регулирующий с симметричным диском, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
