Затвор UN-B2 (поворотный дисковый запорно-регулирующий с эластомерным уплотнением двухэксцентриковый)

Затвор UN-B2 (поворотный дисковый запорно-регулирующий с эластомерным уплотнением двухэксцентриковый)

 Затвор UN-B2 (поворотный дисковый запорно-регулирующий с эластомерным уплотнением двухэксцентриковый)

Области применения двухэксцентриковых затворов UN-B2: газовая и газоперерабатывающая, нефтяной и нефтеперерабатывающей, химическая и нефтехимическая, металлургическая, на трубопроводах  предприятий строительного комплекса, коммунального хозяйства, транспортирующих пар и воду.

Характеристики затвора поворотного дискового с эластомерным уплотнением:

ТУ 3741-005-54787367-2013

Условный диаметр: DN 100 - DN 2400

Давление: PN 6, 10, 16, 25

Класс герметичности: А по ГОСТ Р 54808-2011

Температура рабочей среды: до +150°С в зависимости от материала

Управление:

  • ручное – через редуктор DN 100 - DN 2400
  • электро или пневмопривод DN 100 - DN 2400

Присоединение:  межфланцевоефланцевое (стальные приварные по ГОСТ 12820-80 или ГОСТ 12821-80)

Установочное положение: любое, кроме «электроприводом вниз»

Направление подачи рабочей среды: однонаправленное, по стрелке на корпусе затвора

Затвор UN-B2

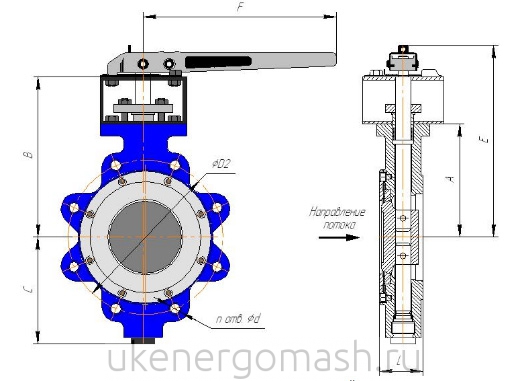

Исполнение затвора с рукояткой

Климатическое исполнение: УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

Область дросселирования: при углах открытия от 20°C до 70°C затворы могут использоваться для дросселирования потока рабочей среды

Мах скорость потока рабочей среды: 1.0~5.0 м/с (жидкость)

Основные рабочие среды: воздух, вода, пар, природный газ и газообразные нефтепродукты, водогазонефтяные смеси, газообразный аммиак, аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, нефтяной попутный газ, спирты.

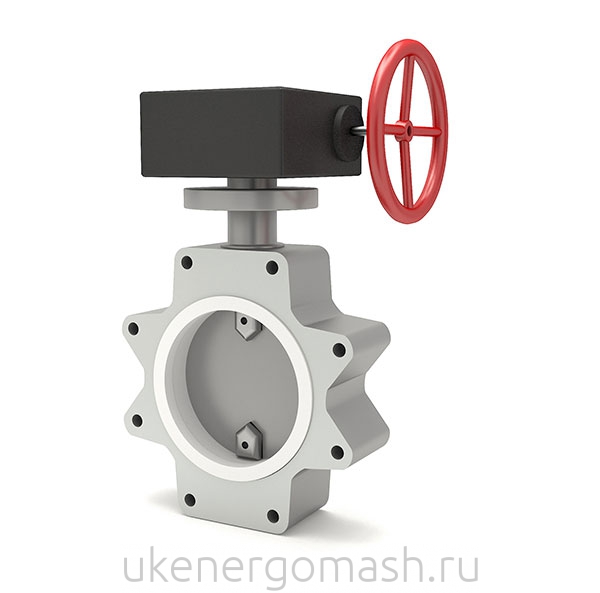

UN-B2Исполнение затвора с редуктором



Материалы, температура, давление

Корпус,диск

Шток

Уплотнение

Температура

Давление, PN

на корпусе

на диске

чугун серый CI

по стандарту ASTM А126

сталь коррозионностойкая 410 по стандарту ASTM A276

бронза C86300 по стандарту ASTM В30

NBR

-10~100 °С

6~16

EPDM

-10~150 °С

сталь коррозионностойкая 304 или 316 по стандарту ASTM A276

NBR

-10~100 °С

EPDM

-10~150 °С

чугун с шаровидным графитом (высокопрочный)

SGI по стандарту ASTM A395/А395М

бронза C86300 по стандарту ASTM В30

NBR

-25~100 °С

6~25

EPDM

-25~150 °С

сталь коррозионностойкая 304 или 316 по стандарту ASTM A276

NBR

-25~100 °С

EPDM

-25~150 °С

сталь конструкционная углеродистая WCB

по стандарту ASTM A216/ А216М

сталь коррозионностойкая 304 или 316 по стандарту ASTM A276

NBR

-25~100 °С

6~25

EPDM

-29~150? С

сталь конструкционная углеродистая LC1

по стандарту ASTM A352/А352М

сталь коррозионностойкая 304 или 316 по стандарту ASTM A276

EPDM

-50~150 °С

6~25

сталь коррозионностойкая CF8

по стандарту ASTM A351/ A351M

сталь коррозионностойкая 304 по стандарту ASTM A276

сталь коррозионностойкая CF8 по стандарту ASTM A351/ A351M

NBR

-25~100 °С

6~25

EPDM

-50~150 °С

сталь коррозионностойкая молибденсодержащая CF8М

по стандарту ASTM A351/ A351M

сталь коррозионностойкая 316 по стандарту ASTM A276

сталь коррозионностойкая молибденсодержащая CF8М по стандарту ASTM A351/ A351M

NBR

-25~100 °С

6~25

EPDM

-50~150 °С





pdf-icon Подробная техническая информация по затворам UN-B2 (крутящий момент,пропускная способность,уплотнения..)
