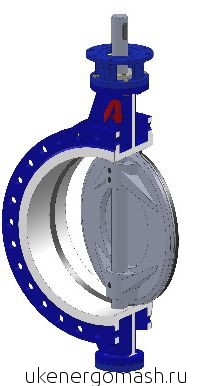

Затвор UN-B3 (поворотный дисковый запорно-регулирующий трехэксцентриковый)

Затвор UN-B3 (поворотный дисковый запорно-регулирующий трехэксцентриковый)

Затвор UN-B3 (поворотный дисковый запорно-регулирующий трехэксцентриковый)

Трехэксцентриковые затворы UN-B3 устанавливаются на трубопроводах особого технологического назначения в металлургической, газовой и газоперерабатывающей, нефтяной и нефотеперерабатывающей, химической и нефтехимической промышленности, на предприятиях строительных комплексов, коммунального хозяйства и на трубопроводах для транспортировки воды и пара.

Уплотнение поворотного дискового затвора UN-B3

Затвор с тремя осями смещения устраняет трение, исключая контакт уплотнения диска с уплотнением корпуса на полном 900 ходе диска, не допуская истирания и исключая протечки по затвору

Характеристики затвора UN-B3

ТУ3741-005-54787367-2013

Условный диаметр: DN 50 - DN 2400

Условное давление: PN 6, 10, 16, 25, 40, 63, 100

Класс герметичности: А по ГОСТ Р 54808-2011

Температура рабочей среды: до +550°С в зависимости от материала

Управление:

  • ручное – через рукоятку DN 50 - DN 125
  • ручное – через редуктор DN 50 - DN 2400
  • электро или пневмопривод DN 50 - DN 2400

Присоединение: межфланцевое, фланцевое, под приварку (фланцы: стальные приварные по ГОСТ 12820-80 или ГОСТ 12821-80)

Установочное положение: любое, кроме «электроприводом вниз»

Направление подачи рабочей среды: однонаправленное, по стрелке на корпусе затвора

Климатическое исполнение: УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

Область дросселирования: при углах открытия от 20° до 70°C затворы могут использоваться для дросселирования потока рабочей среды

Рабочие среды: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ, аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты

 Затвор UN-B3 (поворотный дисковый запорно-регулирующий трехэксцентриковый)

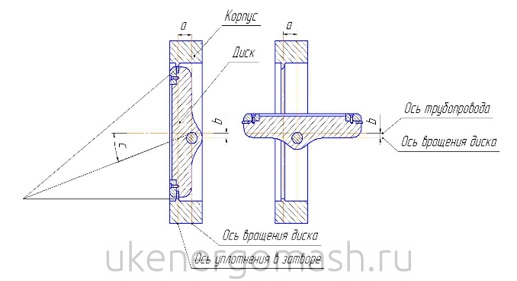

Затвор UN-B3 схема установки



pdf-icon Подробная техническая информация по затворам UN-B3 (крутящий момент,пропускная способность,уплотнения..)



Уважаемые заказчики! Узнать цену на затвор UN-B3 поворотный дисковый запорно-регулирующий трехэксцентриковый, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
