Затворы поворотные ЗПФ чугунные дисковые (ЛАЗ Россия)

Затворы поворотные ЗПФ чугунные дисковые (ЛАЗ Россия)

Затворы ЗПФ поворотные дисковые (типа 32ч6бр,32ч506бр,32ч906бр, Ду40-600 Ру16 , корпус-чугун, диск-чугун с эпоксидным покрытием, уплотнение EPDM/NBR.)– трубопроводная арматура, в которой запирающий или регулирующий элемент имеет форму диска и поворачивается вокруг оси, перпендикулярной к оси трубопровода.

Различают затворы поворотные дисковые фланцевые и межфланцевые,  затворы поворотные с рукояткой/редуктором (ручное управление) и затворы с электроприводом.

Затворы поворотные дисковые применяются для перекрытия основных рабочих сред: вода, пар, воздух, природный газ и газообразные нефтепродукты.

По сравнению с другими конструкциями трубопроводной арматуры, затворы поворотные дисковые имеют минимальную строительную длину и малую массу.

 Затвор поворотный дисковый чугунный ЗПФ ЛАЗ
Технические характеристики
Материал корпусачугун
Материал дискачугун с эпоксидным покрытием
Материал уплотненияEPDM, Нитрил
Класс герметичностиА
Рабочее давление Ру, кгс/см216
Рабочая температура tmax, CEPDM-40...+130
Нитрил (NBR)-30...+90
Рабочая средаEPDMгорячая и холодная вода, пар,воздух, аммиак, неагрессивные жидкости
Нитрил (NBR)Масла, нефтепродукты, воздух, вода, спирты, ацетилен

Сертификат

Затворы ЗПФ сертификат



НаименованиеДуДлина, ммМасса, кгРучное управлениеЭлектропривод для затвора
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)50412,4рукояткаЭлектропривод ГЗ-ОФ-25/5,5К
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)65432,8рукояткаЭлектропривод ГЗ-ОФ-25/5,5К
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)80453,4рукояткаЭлектропривод ГЗ-ОФ-45/11К
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)100515,4рукояткаЭлектропривод ГЗ-ОФ-80/21К
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)125546,6рукояткаЭлектропривод ГЗ-ОФ-110/11М
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)150558,1рукояткаЭлектропривод ГЗ-ОФ-150/22М
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)2006013рукояткаЭлектропривод ГЗ-ОФ-300/328М
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)2506520рукояткаЭлектропривод ГЗ-ОФ-400/14М
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)3007028рукояткаЭлектропривод ГЗ-ОФ-600/28М
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)3507556редукторЭлектропривод ГЗ-ОФ-1200
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)400105118редукторЭлектропривод ГЗ-ОФ-1600
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)500132185редукторЭлектропривод ГЗ-ОФ-2500
Затвор дисковый чугунный ЗПФ (уплотнение EPDM/NBR)600155260редукторЭлектропривод ГЗ-ОФ-5000

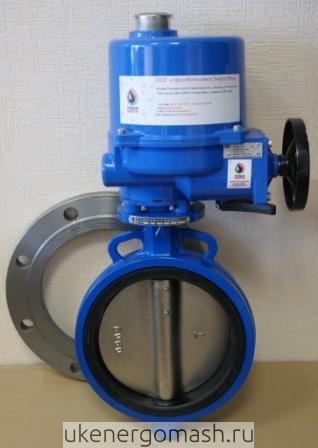

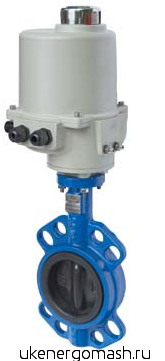

           Затвор дисковый поворотный с электроприводом ГЗ-электроприводЗатвор дисковый с электроприводом ГЗ-ОФ

Технические характеристики

Материал корпуса

чугун

Материал диска

чугун с эпоксидным покрытием

Материал уплотнения

EPDM, Нитрил

Класс герметичности

"А"

Рабочее давление Ру, кгс/см2

16

Рабочая температура tmax, 0C

EPDM

-40...+130

Нитрил

-30...+90

Рабочая среда

EPDM

горячая и холодная вода, пар,
воздух, аммиак, неагрессивные жидкости

Нитрил

Масла, нефтепродукты, воздух, вода, спирты, ацетилен





Широчайший выбор электропривод для дисковых затворов - в разделе "приводы и исполнительные механизмы" (перейти в раздел...)
