Дисковый поворотный затвор Genebre (модель 2103)

Характеристики Дискового поворотного затвора с ручкой, межфланцевого Genebre (модель 2103)

Дисковый поворотный затвор с ручкой, межфланцевый Genebre (модель 2103)

Применение: отопление и водоснабжение.

Корпус выполнен из чугуна марки GG-20, возможна установка между фланцами ANSI 150 и DIN  PN 10/16.

Ду 50-600, Ру 10/16

Максимальная рабочая температура 120 ºC

Монтаж привода по нормам ISO 5211 –  DIN 3337

Расстояние между фланцами по норме UNE EN 558-1 серия 20 (DIN 3202 K1)

Окрашен с помощью эпоксидного напыления

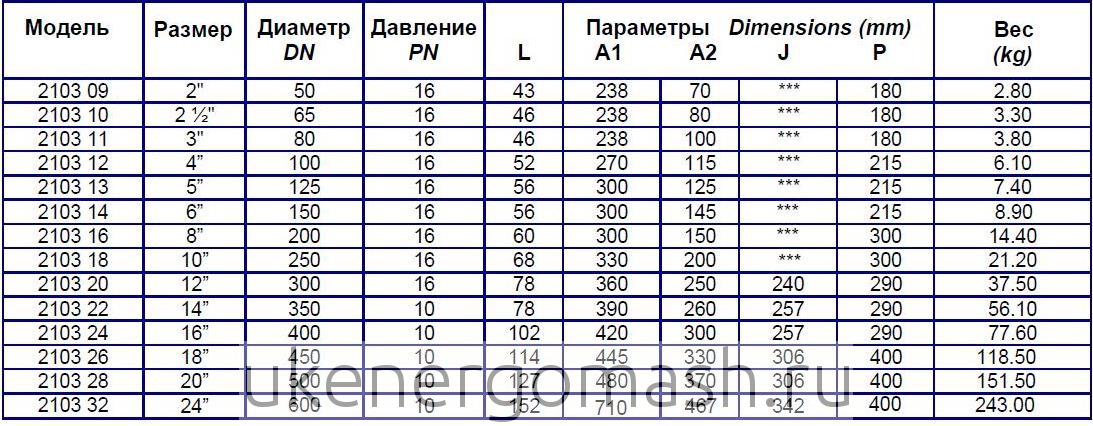

Технико-технические характеристики Затвора Женебре 2103

Чертеж затвора 2103 Женебре

Наименование

Материал

1

Корпус

Чугун марки GG -20

2

Шток

Нержавеющая  сталь AISI 416

3

Шарнир

Нержавеющая  сталь AISI 416

4

Диск

Чугун марки GGG-40

5

Заглушка

Нержавеющая сталь AISI 420

6

Седло

EPDM

7

Втулка

Карбонизированный тефлон

8

Уплотнение штока

Карбонизированный тефлон

9

Уплотнительное кольцо

Нитрил

10

Шайба

Бронза

11

Стопорнoe кольцо

Сталь


Технико-технические характеристики затвора женебре 2103
Схема затвора 2103 Женебре

***Начиная с  12" завтор комплектуется ручным приводом

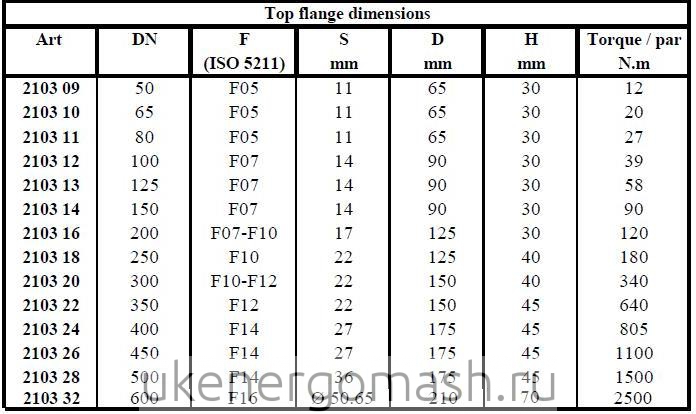

Размеры фланца для установки привода

затвор дисковый женебре чертеж  Размеры фланцев для затвора дискового женебре



Потери напора в зависимости от положения диска

Позиции диска поворотного затвора в градусах




















Меры предосторожности при установке

- Не использовать дополнительные прокладки между завтором и фланцем

- Не устанавливать затвор в полностью закрытом положении

- Контролировать параллельность фланцев

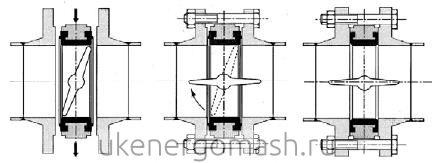

Установка поворотного затвора Женебре испания
