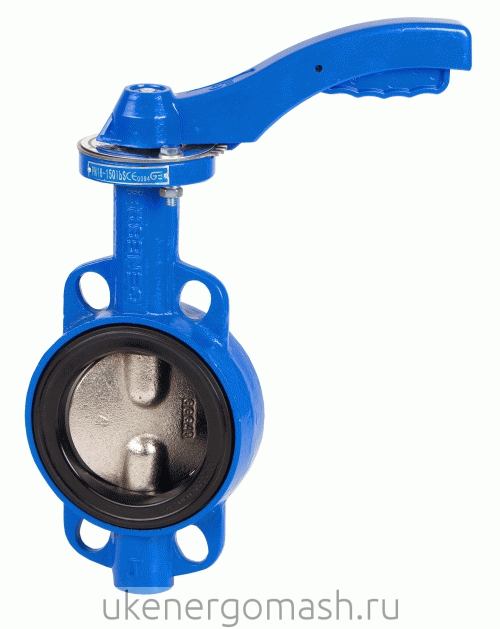

Дисковый поворотный затвор Genebre (модель 2109)

Дисковый затвор Genebre 2109

Дисковый поворотный затвор Genebre 2109

Ду 50-600 Ру 10/16

Максимальная рабочая температура 120 ºC

Дисковый поворотный затвор с ручкой, межфланцевый.

Корпус выполнен из чугуна марки GG-20, возможна установка между фланцами ANSI 150 и DIN  PN 10/16.

Монтаж привода по нормам ISO 5211 –  DIN 3337

Расстояние между фланцами по норме UNE EN 558-1 серия 20 (DIN 3202 K1)

Окрашен  с помощью эпоксидного напыления





Наименование

Материал

1

Корпус

Чугун марки GG -20

2

Шток



Нержавеющая  сталь AISI 416

3

Шарнир



Нержавеющая  сталь AISI 416

4

Диск



Нержавеющая сталь AISI 316

5

Заглушка



Нержавеющая сталь AISI 420

6

Седло

EPDM

7

Втулка



Карбонизированный тефлон

8

Уплотнение штока

Карбонизированный тефлон

9

Уплотнительное кольцо

Нитрил

10

Шайба

Бронза

11

Стопорнoe кольцо

Сталь

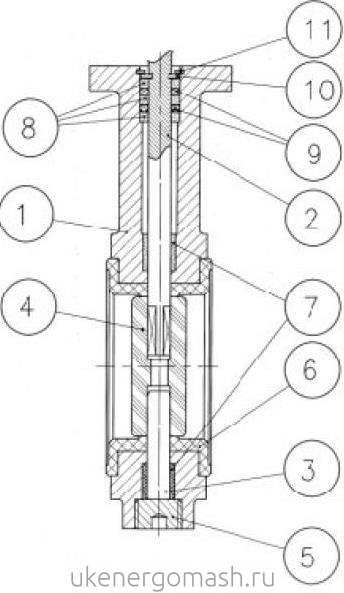

Затвор поворотныq дисковыq Genebre 2109

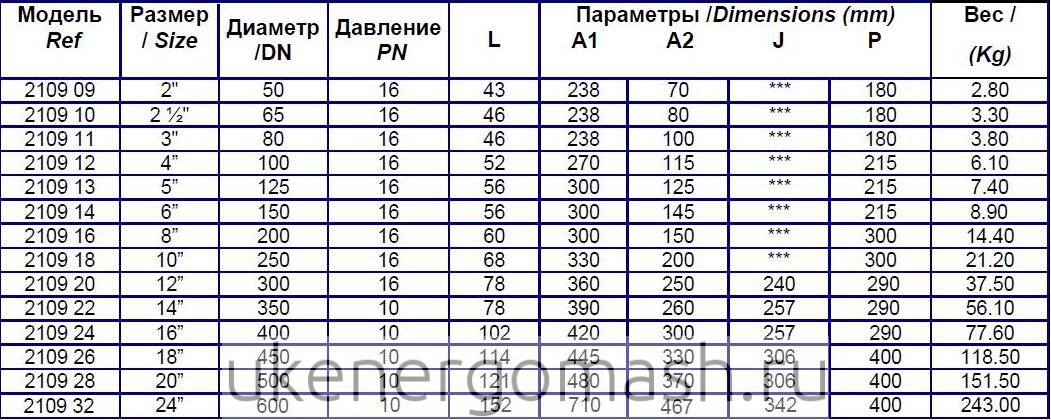

Ду Ру затвора женебре 2109



***  Начиная с  12" завтор ком плектуется ручным приводом

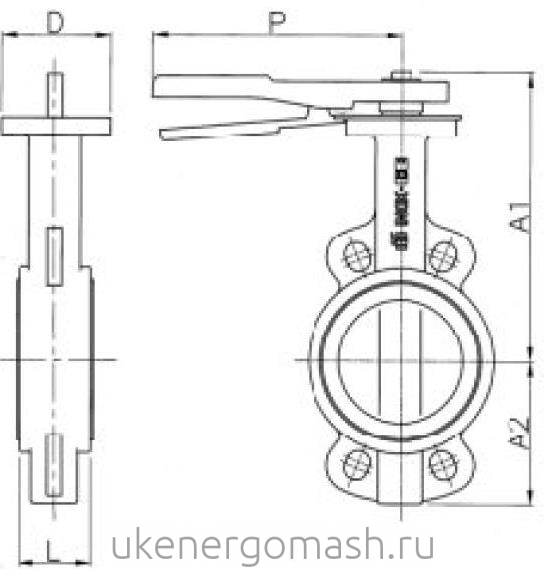

  Схема затвора поворотного Женебре

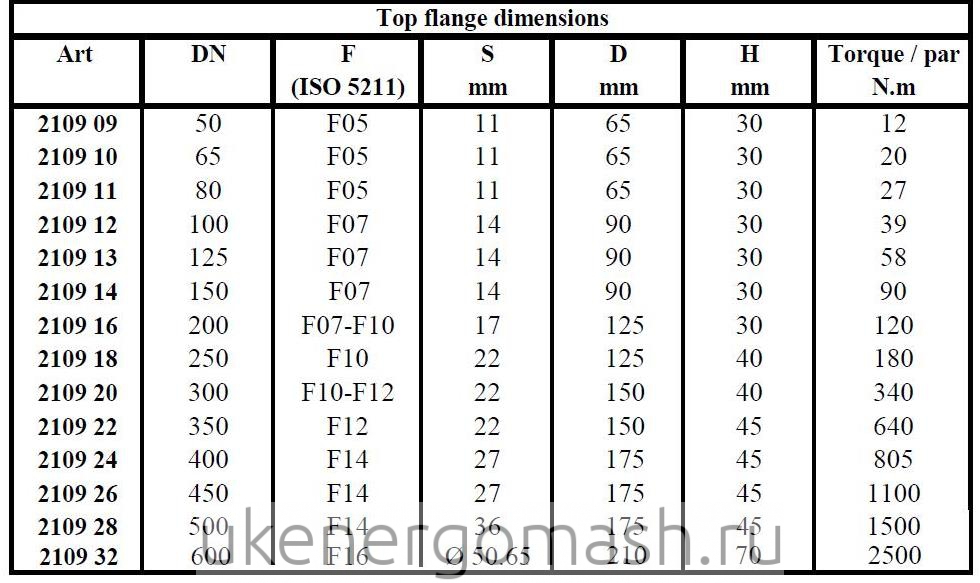

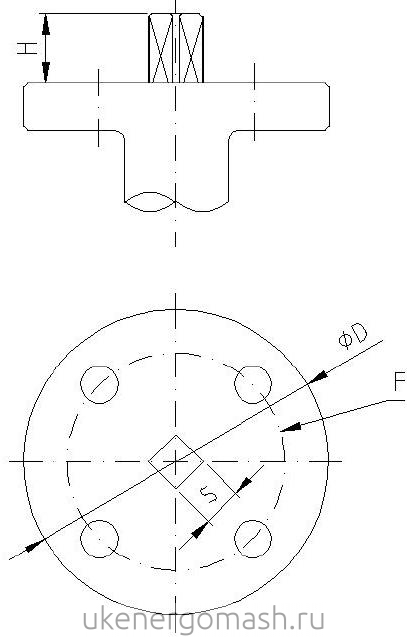

Размеры фланца для установки привода

Фланцы для затвора поворотного женебре  чертеж фланцев для затвора женебре 2109

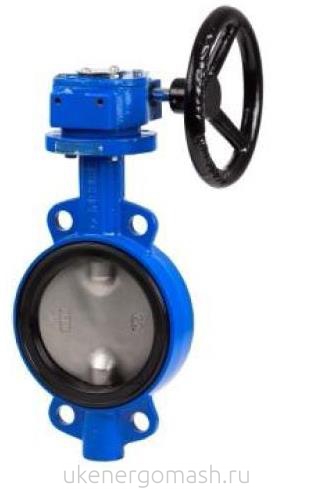

Затвор дисковый поворотный Женебре с редуктором  Затвор дисковый поворотный Женебре с редуктором схема

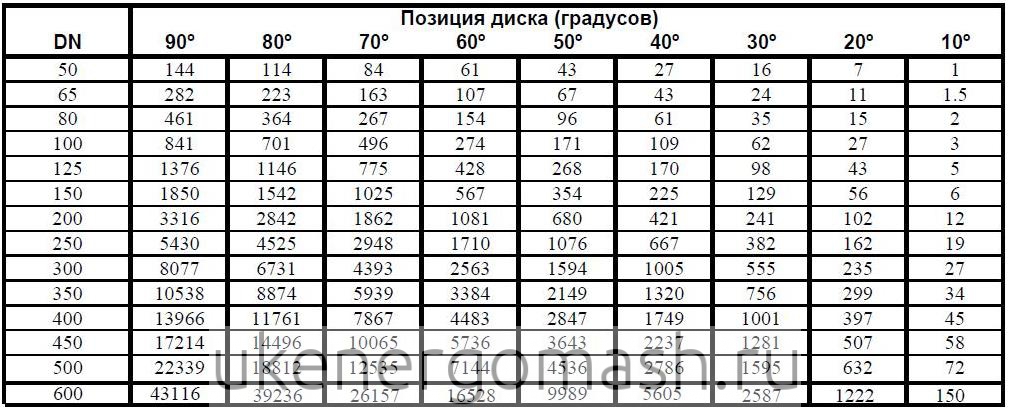

Потери напора в зависимости от положения диска затвора поворотного Genebre 2109

Потери напора в зависимости от положения диска поворотного затвора

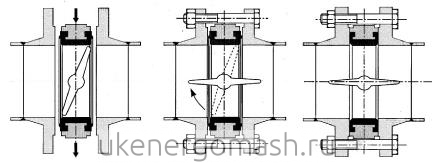

Меры предосторожности при установке

Не устанавливать затвор в полностью закрытом положении

Не использовать дополнительные прокладки между завтором и фланцем

Контролировать параллельность фланцев

  Установка затвора поворотного дискового Genebre

Уважаемые заказчики! Узнать цену на дисковый поворотный затвор Genebre 2109, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ +7 (343) 222-79-77 либо заполнив заявку он-лайн...
