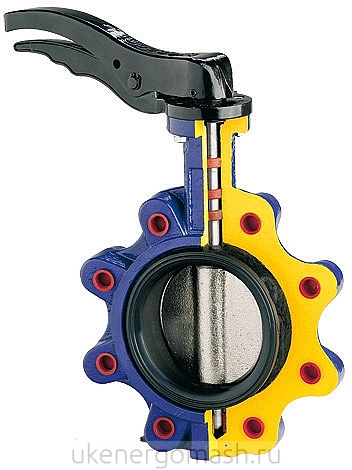

Затвор поворотный дисковый ZETKAMA 498

Затвор поворотный дисковый ZETKAMA 498

Затвор поворотный дисковый ZETKAMA 498

Материал затвора:
Серый чугун
Сфероидный чугун
Номинальное давление:
Ру 10, 16 bar
Диаметр:
Ду 25-600 mm
Предел рабочей температуры:
-60…+210°C

Рабочее положение: Рабочее положение клапана зеткама



Характеристики дискового затвора (butterfly)

  • высокий уровень герметичности
  • уплотнение из EPDM
  • центрический диск
  • экологически безопасен


Области применения затвора ZETKAMA 498 (butterfly)

Применение затвора ZETKAMA 498 (butterfly)Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly)
 Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly)
 Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly) Применение затвора ZETKAMA 498 (butterfly)



Управление поворотным дисковым затвором Zetkama 498

Управление поворотным дисковым затвором Zetkama 498Управление поворотным дисковым затвором Zetkama 498 Управление поворотным дисковым затвором Zetkama 498 Управление поворотным дисковым затвором Zetkama 498 Управление поворотным дисковым затвором Zetkama 498
Уплотнения затвора Zetkama 498

ИСПОЛЬЗОВАНИЕ

МАТЕРИАЛ

ПРЕДЕЛ РАБОЧЕЙ ТЕМПЕРАТУРЫ

МАРКИРОВКА
ISO 1629

Вода/Морская вода/неагрессивые кислоты

этилен-пропилен

- 40°C

+ 110 °C

EPDM

Горячая вода

EPDM (термостойкий)

+ 80 °C

+ 130 °C

EPDM

Минеральные и растительные масла и жиры

нитрил

- 10 °C

+ 90 °C

NBR

Абразивные вещества

флюкаст

- 10 °C

+ 90 °C

-

Кетоны и сложные эфиры с абразивными материаламиn

флюкаст

- 20 °C

+ 95 °C

-

Минеральные и растительные
масла, жиры используемые при
трении материалов

флюкаст

- 10 °C

+ 100 °C

-

Воздух и горячая вода (не для пара)

Силикон

- 60 °C

+ 200 °C

MVQ

Продукты питания и молочнопоходные продукты

Силикон для пищевой продукции

- 60 °C

+ 200 °C

MVQ

Пар

Пароустойчивый Силикон

- 60 °C

+ 140 °C

MVQ

Сильные кислоты/высокая температура

Витон

- 15 °C

+ 210 °C

FPM

Биодизеля

Витон для биодизеля

- 5 °C

+ 210 °C

FPM

Топливоe

Витон GF для топлива

- 5 °C

+ 210 °C

FPM

Вода/разбавленные среды/разбавленные кислотыs

Гипалон

- 25 °C

+ 120 °C

CSM

Морские системы

Эпихлопгидрина

- 40 °C

+ 125 °C

ECO

Морская вода

Неопрен

- 25 °C

+ 80 °C

CR

Природный газ

Бутиловый каучук

- 10 °C

+ 95 °C

IIR



Диски поворотного затвора Zetkama 497

ИСПОЛЬЗОВАНИЕ

МАТЕРИАЛ

СТАНДАРТ

ОСНОВНЫЕ
ОСОБЕННОСТИ

Химическая и пищевая продукция

Нержавеющая сталь

A 351 Gr. CF8
(соответствует AISI 304)

Очень хорошая
химическая стойкость и
устойчивость к коррозии

Химическая и пищевая продукция,
деминерализованная вода

Нержавеющая сталь

A 351 Gr. CF8(соответствует AISI 304)

Очень хорошая химическая стойкость и устойчивость к коррозии

Химическая и пищевая продукция,
деминерализованная вода и морская вода

Нержавеющая сталь

A 351 Gr. CF8(соответствует AISI 304L)

Очень хорошая химическая стойкость и устойчивость к коррозии

Холодная вода, воздух

Алюминий

EN - AC - 44100

Умеренная устойчивость к коррозии, легкий удельный вес

морская вода, деминерализованная вода

Бронза


1705 (Rg 10) для DN < 350

Очень хорошая химическая стойкость и устойчивость к коррозии

морская вода, деминерализованная вода

Алюминиевая бронза

1982 для DN < 350

Очень хорошая химическая стойкость и устойчивость к коррозии

Суспензии, порошкообразные продукты

Сталь литая

GP 240 GH

Хорошая устойчивость к стиранию

Горячая вода (макс.90°C), воздух, газ, нефты

Ковкий чугун

EN - GJS 400-15

Хорошая механическая прочност (похож на сталь)

Суспензии, порошкообразные продукты

Ковкий чугун
+EPDM

EN - GJS 400-15 + EPDM

Очень хорошая стойкость к стиранию

Химическая и пищевая продукция,
деминерализованная и морская вода

Дуплекс стали

ASTM A 351/A351M CD4MCu
NORIDUR

Высокий износ и устойчивость к коррозии

Крайне агрессивные кислоты

Нержавеющая стали

URANUS B6
(соответствует 904L)

Высокий износ и устойчивость к коррозии



Карты каталогов - затвор 498



Уважаемые заказчики! Узнать цену на дисковый поворотный затвор ZETKAMA 498, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
