ЗАТВОРЫ ДИСКОВЫЕ С ПНЕВМОГИДРОПРИВОДОМ

DN 32-300 мм, PN 0,6-2,5 МПа

Пневмогидропривод затвора управляется с помощью воздуха по ГОСТ 17433-80 или водой по ГОСТ 2874-82, при давлении управляющей среды 0,4 - 0,6 МПа, температура управляющей среды - от 5° до 60° градусов Цельсия.

 Затвор дисковый с пневмогидроприводом

 В зависимости от требований заказчика пневмогидропривод может быть укомплектован:

  • блоком концевых выключателей. Функция блока концевых выключателей - сигнализация о крайних положениях затвора («открыто», «закрыто») путем замыкания и размыкания контактов электрической цепи.
  • пневмораспределителем, пневмогидрораспределителем. Функция распределителя-подача управляющей среды в один из двух цилиндров привода путем замыкания электрических контактов распределителя.
  • позиционером. Функция позиционера - внедрения пневмогидропривода в АСУ ТП.

За счëт использования в конструкции пневмогидропривода воротниковых манжет (вместо уплотнительных колец) средний ресурс увеличен в несколько раз, при этом могут быть снижены требования к классу очистки управляющей среды. Например, для управления пневогидропривода можно использовать оборотную воду.

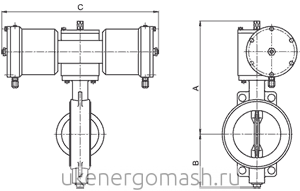

Чертеж затвора дискового с пневмогидроприводом:

 Чертеж затвора дискового с пневмо-гидро приводом

Размеры и массы затворов дисковых с пневмогидроприводом:

DN, мм

Размеры, мм

С

Масса, кг, не более

Серия Универсал, Универсал-М

Серия Стандарт

Серия Эксклюзив, Эксклюзив-М

Серия Универсал, Универсал-М

Серия Стандарт

Серия Эксклюзив, Эксклюзив-М

Материал корпуса затвора дискового

Материал корпуса затвора дискового

ВЧШГ, сталь

ВЧШГ

Сталь

Сталь, ВЧШГ

ВЧШГ

Сталь

ВЧШГ

Сталь

ВЧШГ

Сталь

А

В

А

В

А

В

А

В

32

258

65

289

60

268

90

268

90

410

24,5

24,7

24,2

24,6

12,9

13,6

40

258

65

289

60

268

90

268

90

410

25,8

26

25,3

25,6

14,0

14,7

50

258

65

289

60

268

90

268

90

410

11,4

11,5

11,1

11,15

11,2

11,8

65

-

-

301

70

283

95

283

97

410

-

-

11,8

12,1

11,5

12,1

80

280

80

306

80

288

102

288

100

410

12,2

12,6

12,7

13,1

12,4

13,1

100

318

120

344

90

318

117

318

117

470

19,8

19,9

19,2

19,7

19,7

20,7

125

338

135

359

112

-

-

338

127

470

21,4

21,6

21,2

21,8

21,6

22,7

150

348

150

371

128

-

-

348

163

470

23,3

23,5

22,4

23,1

24,0

25,3

200

370

175

403

155

-

-

370

193

525

33,5

33,9

29,2

30,4

30,7

32,3

250

432

220

433

187

-

-

432

227

545

48,6

49

41,8

43,6

45,3

47,7

300

472

250

471

220

-

-

472

256

670

63

65,2

59,3

62,3

62,2

65,5

Дополнительная информация по пневмогидроприводам:

Руководство по эксплуатации "Пневмогидропривод" (в Pdf.)
