Затворы дисковые поворотные Flowseal MS

Затворы дисковые поворотные Flowseal MS

Затворы дисковые поворотные Flowseal MS пожаростойкие

Затворы Flowseal MS для жестких условий эксплуатации с металлическим седлом и тройным смещением применяются в критических технологических процессах, для отсечки пара, при высокой цикличности и в условиях предельных температур.

Превосходная конструкция узла соединения запорного диска со шпинделем и высокая точность механической обработки запорных элементов в сочетании с инновационной геометрией конструкции обеспечивают повышенный циклический ресурс, более низкий рабочий момент и надежную работу при экстремальных температурах.

Двунаправленное газонепроницаемое закрытие с сохранением герметичности даже после продолжительной циклической работы обеспечивает уровень герметичности затвора, ранее присущий только арматуре с эластичными седлами.

Применение дисковых поворотных трехэксцентриковых: нефтепереработка, химическая промышленность, энергетика, судостроение, целлюлозно-бумажная промышленность, добыча нефти и переработка газа.

Рабочие среды: технологические жидкости, технологические газы, дымовые газы, криогенные среды, пар, конденсат, нефтепродукты, термальная жидкость и вода.

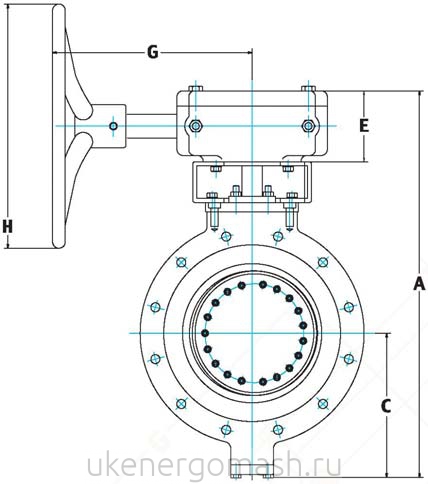

Затворы дисковые поворотные Flowseal MS трехэксцентриковые схема    Типоразмеры затворов: от 80 до 600 мм (от 3" до 24")

Классы Flowseal MS: 150 – 600 ASME

Температурный диапазон: от -195 °C до 537 °C (от -320° до 1000°F)

Материалы: Углеродистая сталь, нержавеющая сталь и высоколегированные сплавы



GA

2

0080

M

1

1

S

1

S

00

A

Исполнение

GA

Таблица 2 API 609, бесфланц.

исполнение с приливами

GI

Таблица 4 ISO 5752, короткий корпус

с фланцами

GG

Таблица 1/8, таблица 2/12 ASME B16.10



Идентифик.      код

2

Действующая производст.  серия (назначается на заводе)

Типоразмер

0080 3" (DN80)

0100 4" (DN100)

0150 6" (DN150)

0200 8" (DN200)

0250 10" (DN250)

0300 12" (DN300)

0350 14" (DN350)

0400 16" (DN400)

0450 18" (DN450)

0500 20" (DN500)

0600 24" (DN600)

Номинал. давление

M

Класс 150 ASME

N

Класс 300 ASME

R

Класс 600 ASME

Уплотнит.  кольцо

1

Многосл., нерж.сталь 321/графит

(стандарт)

X

Многослойное, нерж.сталь

321/многослойной уплотнение Gylon*

*Примечания:



Материал набивки

1

Графит (стандарт)

2

Набивочный материал, обеспеч.  снижение выбросов

X

Специальный



Материал корпуса

S Углерод. сталь

F Нержавеющая сталь 316

T Углеродистая сталь/стеллит

H Нержавеющая сталь/стеллит

X Специальный



Материал шпинделя

1 Тип 431 – стандарт

2 UNS S31803 - NACE

3 A638 GR660 – криогенное исполнение

4 17-4 PH

X Специальный



Материал запорного диска

S

Углерод. сталь, покрытие ENP

F Нержавеющая сталь 316

X Специальный



Особенности

00 Отсутствует

XX

Спец. исполнение



Эксплуат.

А

Шпиндель со свободным концом

(тип привода указать отдельно)

G

Редуктор

X

Спец. исполнение



  • Для эксплуатации в паровой среде, где скорость потока ниже 150 футов в секунду, можно использовать стандартный затвор.
  • Не используйте изделия с кодом "X", когда можно использовать стандартные затворы.
  • За сведениями по затворам для эксплуатации в паровой среде обращайтесь на завод. Необходимо оговорить рабочие условия.
  • Многослойное седло из нержавеющей стали 321/материала Gylon нельзя использовать в условиях, где затвор должен удовлетворять требованиям испытаний на пожарную безопасность согласно API 607.

Чертежи, схемы, исполнения и подробная техническая информация в каталоге:

 Затворы Flowseal MS
