Инструкция по смене седлового уплотнения

Инструкция по смене седлового уплотнения

Инструкция по замене седлового уплотнения (разборке/сборке) затвора, Ду 32–100

Инструкция по смене седлового уплотнения



Спецификация

1. Корпус

2. Стопорное кольцо

3. Упорная шайба

4. Втулка

5. Кольцевое уплотнение

6. Шток

7. Седловое уплотнение

8. Диск












Снятие седлового уплотнения (разборка затвора)

а) Повернуть диск (8) в положение «открыто».

б) Снять стопорное кольцо (2).

в) Снять упорную шайбу (3).

г) Вытащить шток (6) вместе с втулкой (4) и кольцевым уплотнением (5).

д) Снять втулку (4).

е) Вытащить диск (8).

ж) Вытащить выступы седлового уплотнения (7) из углублений корпусазатвора с одной стороны.

Смять седловое уплотнение в форму «сердца» для того, чтобы вытащить седловое уплотнение в боковом направлении.

е) Для тестирования правильность сборки и работоспособности нужно: Закрыть и открыть затвор с помощью ключа.







Установка седлового уплотнения (сборка затвора)

Для установки седлового уплотнения произвести операции, описанные выше, в обратном порядке.

Произвести действия:

а) Очистить детали, обработать силиконовой смазкой шток, диск и седловое уплотнение.

б) Установить седловое уплотнение (отверстия в уплотнении и в корпусе затвора должны совпадать).

в) Установить диск (8) (положение «открыто»).

г) Установить шток (6) с установленным кольцевым уплотнением (5).

д) Установить втулку (4).

е) Установить упорную шайбу (3).

ж) Установить стопорное кольцо (2).

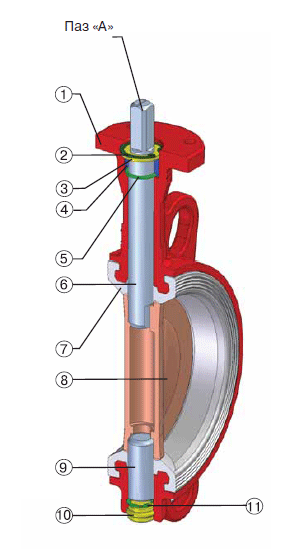

Инструкция по замене седлового уплотнения (разборке/сборке) затвора, Ду 125-200

Инструкция по замене седлового уплотнения (разборке/сборке) затвора, Ду 125-200

 Спецификация

1. Корпус

2. Стопорное кольцо

3. Упорное кольцо

4. Втулка

5. Кольцевое уплотнение

6. Верхний шток

7. Седловое уплотнение

8. Диск

9. Нижний шток

10. Заглушка

11. Стопорное кольцо








Снятие седлового уплотнения (разборка затвора)

а) Снять заглушку (10) и стопорное кольцо (11).

б) Установить диск (8) в позицию «открыто».

в) Снять стопорное кольцо (2).

г) Вытащить верхний шток (7) с упорным кольцом (3), втулкой (4) и кольцевым уплотнением (5).

д) При помощи металлического стержня выдавить нижний шток (9).

е) Вытащить диск (8).

ж) Вытащить выступы седлового уплотнения (7) из углублений корпуса затвора с одной стороны.

Смять седловое уплотнения в форму «сердца» для того, чтобы выдавить седло в боковом направлении.





Установка седлового уплотнения (сборка затвора)

Для установки - в обратном порядке произвести операции, описанные выше.

а) Очистить детали, обработать силиконовой смазкой верхний и нижний штоки, диск и седловое уплотнение.

б) Седловое уплотнение должно быть установлено так, чтобы отверстия

в уплотнении и в корпусе затвора совпали.

в) Установить диск (8) в позицию «открыто» для облегчения сборки.

г) Нижний шток (9) должен быть зафиксирован стопорным кольцом (11).

д) Установить верхний шток (6) в позицию, указывающую, что диск (8) – в положении «открыто» (Паз «А»).

е) Установить кольцевое уплотнение (5), втулку (4), упорное кольцо (3) и стопорное кольцо (2).

з) Для тестирования правильности сборки:закрутить и открыть затвор с помощью ключа.

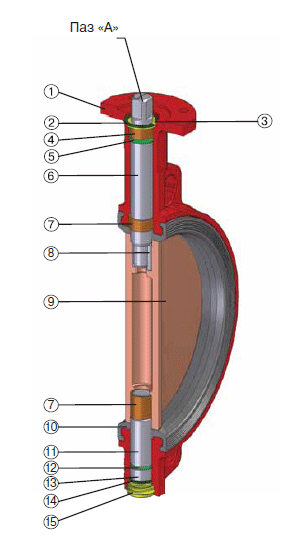

Инструкция по замене седлового уплотнения (разборке/сборке) затвора, Ду 250-300

Инструкция по замене седлового уплотнения (разборке/сборке) затвора, Ду 250-300

 Спецификация

1. Корпус

2. Стопорное кольцо

3. Упорная шайба

4. Втулка

5. Кольцевое уплотнение

6. Верхний шток

7. Втулки трения

8. Шпонка

9. Диск

10. Седловое уплотнение

11. Нижний шток

12. Кольцевое уплотнение

13. Втулка

14. Стопорное кольцо

15. Заглушка




Снятие седлового уплотнения (разборка затвора)

а) Снять заглушку (15) и стопорное кольцо (14).

б) Установить диск (9) в положение «открыто».

в) Снять стопорное кольцо (2).

г) Снять упорную шайбу (3).

д) Вытащить верхний шток (6) с кольцевым уплотнением (5) и втулкой (4).

е) Снять стопорное кольцо (14).

ж) Вытащить втулку (13).

з) При помощи металлического стержня выдавить нижний шток (11) с кольцевым уплотнением (12).

и) Вытащить диск.

к) Вытащить выступы седлового уплотнения (10) из углублений корпуса затвора с одной стороны.

Смять седловое уплотнение в форму «сердца» для того, чтобы выдавить седло в боковом направлении.





Установка седлового уплотнения (сборка затвора)

Для установки седлового уплотнения необходимо в обратном порядке произвести операции,

описанные выше.

Следует уделить внимание выполнению следующих операций:

а) Очистить все детали перед сборкой, обработать силиконовой смазкой верхний и нижний штоки,

диск и седловое уплотнение для облегчения сборки.

б) Седловое уплотнение (10) должно быть установлено так, чтобы отверстия в уплотнении и в корпусе затвора совпали.

в) Установить нижний шток (11) для центровки диска (9), далее установить втулку (13)

в нижнее отверстие диска (9), а шпонки (8) в пазы диска (9).

г) Установить верхнюю втулку (7) со стороны верхнего штока (6) до упора с резиной.

д) Установить диск (9) в открытом положении.

е) На верхний шток (6) одеть кольцевое уплотнение (5) и установить его в затвор, затем вторую верхнюю втулку (4) установить сверху штока, далее

установить упорную шайбу (3) и стопорное кольцо (2).
