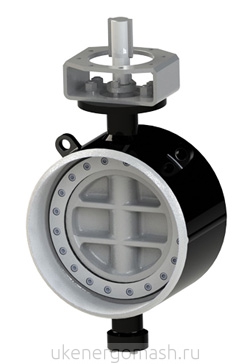

Затворы поворотные дисковые 3-х эксцентриковые СТЕЙНВАЛ (АДЛ Россия)

Затворы поворотные дисковые 3-х эксцентриковые СТЕЙНВАЛ

Затворы поворотные дисковые 3-х эксцентриковые СТЕЙНВАЛ (АДЛ Россия)

Применение дисковых поворотных затворов трехэксцентриковых СТЕЙНВАЛ

Затворы поворотные дисковые 3-х эксцентриковые СТЕЙНВАЛ® применяются в условиях высоких температур и давлений, также возможна установка на коррозионных рабочих средах. При этом затворы СТЕЙНВАЛ сохраняют преимущества обычных дисковых затворов:

  • Имеют малые габариты и массу,
  • Удобны и просты в монтаже и автоматизации и др.

Затворы такого типа подходят для применения в системах теплоснабжения, энергетике, нефтегазовой, нефтехимической, химической, металлургической, целлюлознобумажной и других отраслях промышленности.

Преимущества затворов СТЕЙНВАЛ:

  • Уплотнение металл по металлу
  • Отсутствие протечек
  • Герметичное перекрытие в обоих направлениях


Технические характеристики 3-х эксцентриковых затворов СТЕЙНВАЛ

Диаметр номинальный

DN 200 –1200 мм

Давление номинальное

PN 1,6/2,5/4,0 МПа

Температурный диапазон

-40 С° ..+315 С°*

*При использовании наборного уплотнения «металл/графит».

  • Корпус. Варианты присоединения к трубопроводу: фланцевый, под сварку.
  • Диск затвора СТЕЙНВАЛ. В комплекте с уплотнительным кольцом, прокладкой и фиксатором. Возможно изготовление из материалов аналогичных материалам корпуса.
  • Шток. Представляет собой цельную конструкцию, которая присоединяется к диску с помощью штифтов и опирается на подшипниковый узел, поглощающий нагрузку со стороны диска. Возможно использование различные материалов за счет увеличенного размера штока.
  • Уплотнительное кольцо. Материал стандартного исполнения нержавеющая сталь/графойл. Фиксатор, закрепленный на диске удерживает кольцо,а спирально-навитая прокладка защищает от протечки между седлом и кольцом.
  • Подшипники из упрочненной нержавеющей. С целью минимизации контактного давления их размеры увеличены.
  • Сальниковая набивка затвора. Набивка из графитовых колец предварительно сжимается перед закладкой. + Регулируемое поджатие сальника.

Запорный механизм СТЕЙНВАЛ

В обоих направлениях применена уникальная геометрия (инновационная конструкция) запорного механизма, которая еще не встречалась в других затворах – именно она обеспечивает надежную герметичность перекрытия дисковых затворов Стейнвал.

Тройной эксцентриситет – основа новой конструкции дисковых затворов. Первый и второй эксцентриситеты связаны с положением штока, в то время как третий - с особым седлом конического профиля.

Седло в форме усеченного наклонного конуса, который обеспечивает плотный контакт с диском (включая зону близкую к штоку, где чаще всего начинаются протечки.

Уплотнительное кольцо дискового затвора крепко закреплено, но при этом не имеет жесткого крепления на самом диске, что обеспечивает радиальное перемещение. Такая конструкция придает гибкость устройству. Момент закрытия, приложенный к штоку, передается на уплотнительное кольцо, которое поддерживает однородный контакт с седлом по всей поверхности замкнутой кривой. Аналогичный эффект возникает при использовании пружины или мягкого седла. За счет чего протечки исключены в обоих направлениях, а корпус и диск могут расширяться без риска заклинивания.

Таким образом, дисковый затвор получает возможность самоподстройки диска к корпусу, что просто необходимо при деформаций корпуса от трубопровода и повышенного давления. Спирально-навитая прокладка, находящаяся под уплотнительным кольцом предотвращает протечки вокруг затвора.



Уплотнение затвора наборное «металл/графит»

Уплотнение наборное «металл/графит»

3-х эксцентриковые дисковые поворотные затворы СТЕЙНВАЛ имеют герметичность класса А в обоих направлениях потока.

Уважаемые заказчики! Узнать цену на дисковые поворотные затворы трехэксцентриковые фланцевые/под приварку СТЕЙНВАЛ, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
