Затворы шиберные ABO Valve

Задвижка шиберная (ножевой затвор) Серия АBО 300

Самый распространенный вид трубопроводной арматуры. Межфланцевый вид арматуры, пропускающий среду в обоих направлениях, подходит для транспортировки сред с большими твердыми частицами, сред с высокой плотностью, суспензий (добывающая и бумажная промышленности, цементные заводы, и т.д.). Основной характерной особенностью данного типа задвижек является то, что нож проходит через всю длину корпуса. В центре ножа есть круглое отверстие, которое при совпадении с таким же отверстием в корпусе позволяет обеспечить 100% пропускную способность задвижки. Основным преимуществом использования такого типа арматуры является то, что в открытом состоянии отсутствует мертвая зона внутри задвижки, и она является, по сути, частью трубопровода. Данная серия задвижек предназначена для транспортировки сред с примесями выше 3 %, сред с крупными включениями, а также для сред с высокой вязкостью.



Размер:

  • условный диаметр: Ду 50 - 1200
  • условное давление: PN10 (по требованию условное давление PN16)

Главные характеристики:

  • корпус из двух частей,
  • вращающаяся абсолютная проходимость: позволяет расход большого объема с низкими затратами,
  • проходная плита: в открытом положении нет мест, которые лимитирует расход носителя (мертвые места),
  • двойная непроницаемость: уплотнение и резьба на обоих сторонах,
  • множество вариантов управления (редуктор,пневмопривод, электропривод в т.ч. Российского пр-ва).

Материал корпуса:

  • GG 25
  • AISI 316

Материал ножа:

  • AISI 304
  • AISI 316

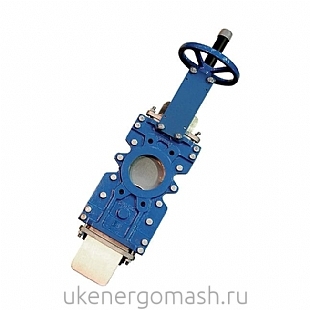

 Задвижка шиберная (затвор ножевой) ABO valve

Уплотнение:

  • EPDM
  • NBR
  • металл-металл

Макс. рабочее давление:

  • Ду 50 - Ду 250 : 10 бар
  • Ду 300 - Ду 400 : 6 бар
  • Ду 450 - Ду 600 : 4 бар
  • Ду 700 - Ду 1200: 2 бар

Температурный диапазон: -50°C +200°С

Применение:

  • транспортировка сильно загрязнëнных сред, очень густых жидкостей, грязи и суспензий (горнодобывающая, целлюлозная, цементная промышленность и т. д.)



 Шиберные затворы листовка (каталог) АВО

Каталог в PDF 2,7MB

Задвижка шиберная (ножевой затвор) Серия АBО 200



Самый распространенный тип ножевых задвижек. Данный тип межфланцевой арматуры предназначен для пропускания потока жидкости (техническая, пластовая, сточная вода, и т.д.), содержащей абразивные частицы, в одном направлении. Данная арматура применяется прежде всего в случае ограниченного пространства благодаря небольшому размеру и массе. Ножевые задвижки с цельнолитым корпусом, полнопроходные с линейным перемещением ножа. Нож имеет круговую фаску для обеспечения герметичности и противостояния износу при закрытии, которая вытесняет абразив и грязь, попавшие в седло клапана. Область применения ножевых задвижек: чистые, загрязненные жидкости, жидкости с осадком, абразивом, бумажная масса, и т.д. Верхняя и нижняя часть арматуры связана металлическими пластинами для улучшения герметичности и жесткости. При открытии задвижки нож поднимается через уплотнение.



Размер:

  • условный диаметр: Ду 50 - 1200
  • условное давление: PN10 (по требованию условное давление PN16)

Конструкция:

  • нож подаëтся сквозь пространство уплотнения

Главные характеристики:

  • цельный корпус;
  • абсолютная проходимость - больший расход с меньшими потерями;
  • нож с закругленным краем: увеличивается срок службы уплотнения;
  • множество вариантов управления (маховик, электропривод в т.ч. Российского пр-ва, пневматический привод одинарного и двойного действия);

Материал корпуса:

  • GG 25
  • AISI 316

Материал ножа:

  • AISI 304
  • AISI 316

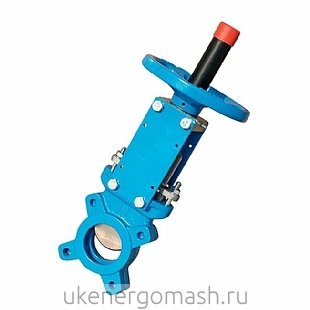

 Ножевой шиберный затвор ABO 300

Уплотнение:

  • EPDM
  • NBR
  • металл-металл

Макс. рабочее давление:

  • Ду 50 - Ду 250 : 10 бар
  • Ду 300 - Ду 400 : 6 бар
  • Ду 450 - Ду 600 : 4 бар
  • Ду 700 - Ду 1200: 2 бар

Температурный диапазон: -50°C +200°С

Применение:

  • работа с чистыми или малозагрязнëнными жидкостями; загрязнëнными жидкостями с примесью твëрдых частиц; вязкими средами, бумажной массой и т.д.



 Шиберные затворы листовка (каталог) АВО

Каталог в PDF 2,7MB





Задвижка шиберная АВО (затвор ножевой)

Задвижка шиберная ABO valve (затвор ножевой) Чехия



 Задвижка шиберная АВО (затвор ножевой)
