Механизмы МЭО-10000

Механизмы МЭО-10000

МЭО- дословно: «Механизм Электрический Однооборотный» - это исполнительные рычажные механизмы  предназначенные для передачи крутящего момента (перемещения регулирующего органа арматуры, например заслонок, клапанов, шиберов, затворов) запорной или регулирующей арматуре для ее поворота на один оборот  либо менее (т.е. поворот, от 0 до 360 град.).

Применяются в Автоматических Системах Управления Технологическими Процессами в соответствии с управляющими сигналами регулирующих/управляющих устройств.

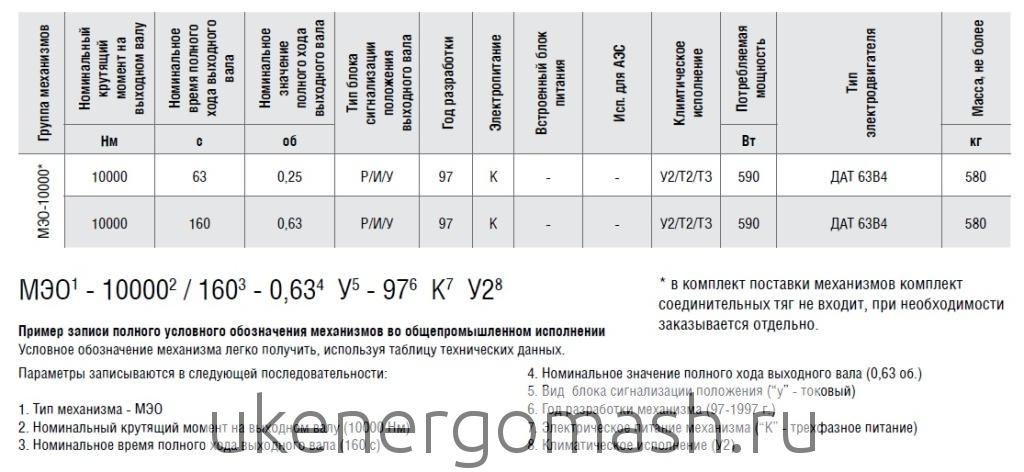

Пример условного обозначения исполнительного механизма МЭО-10000:

МЭО-10000/63-0,25У-97К

МЭО-

Механизм (исполнительный) Электрический Однооборотный

10000-

Номинальное усилие ( Нм)

63-

Номинальное время полного хода рычага на заданный угол поворота (в данном случае 63 сек. на угол = 0,25 оборота)

0,25-

угол поворота рычага ( В данном случае 0,25 оборота, 90град.)

У (И,Р,М)-

Тип датчика обратной связи (блока сигнализации положения) рычага (У-токовый (БСПТ), И-индуктивный (БСПИ), Р-реостатный (БСПР),М-блок концевых выключателей (без датчика ОС).

97-

Серия механизма (либо год разработки)

К-

Буква К означает что механизм в трехфазном исполнении на 380В (если буквы К нет, значит механизм на 220В)

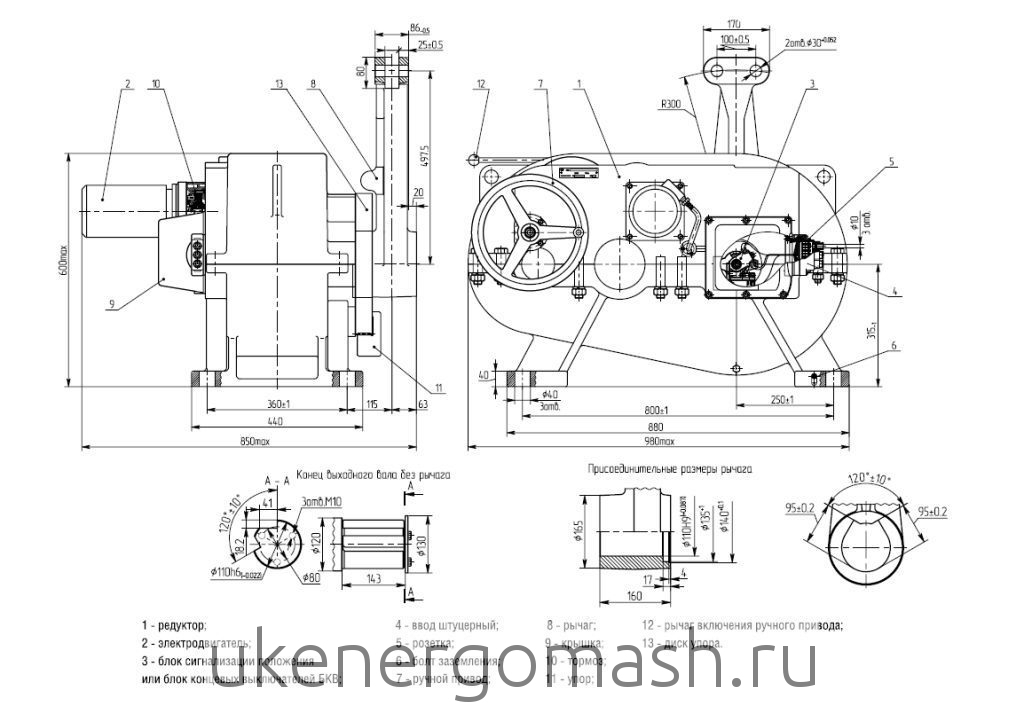

Рис. Габариты и присоединительные размеры МЭО-10000

Габариты чертеж механизма МЭО-1000







Обращаем Ваше внимание, что в большинстве случаев применение прямоходных механизмов МЭП (вместо МЭО) более целесообразно с точки зрения техники и цены :

 Пример замены исполнительного механизма МЭО

Подробное тех.описание исполнительных механизмов МЭП см.в разделе "исполнительные механизмы" - перейти в раздел ...

По всем вопросам замены МЭО, цен на механизмы МЭП обращайтесь к специалистам комм.отдела УКЭМ +7 (343)222-79-77
