Механизмы МЭО-4000

Механизмы МЭО-4000

МЭО-4000 дословно: «Механизм Электрический Однооборотный 4000Нм» - это исполнительные рычажные механизмы  предназначенные для передачи крутящего момента (перемещения регулирующего органа арматуры, например заслонок, клапанов, шиберов, затворов) запорной или регулирующей арматуре для ее поворота на один оборот  либо менее (т.е. поворот, от 0 до 360 град.).

Применяются в Автоматических Системах Управления Технологическими Процессами в соответствии с управляющими сигналами регулирующих/управляющих устройств.

Пример условного обозначения исполнительного механизма МЭО:

МЭО-4000/25-0,25У-97К

МЭО-

Механизм (исполнительный) Электрический Однооборотный

4000-

Номинальное усилие ( Нм)

25-

Номинальное время полного хода рычага на заданный угол поворота (в данном случае 25 сек. на угол = 0,25 оборота)

0,25-

угол поворота рычага ( В данном случае 0,25 оборота, 90град.)

У (И,Р,М)-

Тип датчика обратной связи (блока сигнализации положения) рычага (У-токовый (БСПТ), И-индуктивный (БСПИ), Р-реостатный (БСПР),М-блок концевых выключателей (без датчика ОС).

97-

Серия механизма (либо год разработки)

К-

Буква К означает что механизм в трехфазном исполнении на 380В (если буквы К нет, значит механизм на 220В)



Механизм электрический однооборотный МЭО-4000

Режим работы механизма:

частота включений до 630 в час при ПВ до 25%.

Максимальная частота включений до 1200 в час при ПВ до 5%.

Степень защиты - 1Р54 по ГОСТ 14254

Серийные климатические исполнения: У2 или Т2.



Блок сигнализации положения вала МЭО:

  • реостатный БСПР-10 (усл.обозн. «Р»)
  • индуктивный БСПИ-10 (условн. обозн. - «И»)
  • токовый БСПТ-10М (условн.обозн. «У»)
  • выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
  • блок концевых выключателей БКВ (условн.обозн. «М»)
Электропитание:
  • трехфазное, с напряжением 380V



Условное наименование механизма

МЭО

Номинальный крутящий момент на выходном валу, Nm

Номинальное время полного хода выходного вала, S

Номинальный полный ход выходного вала, обороты

Потребл, мощность в ном, режиме,W, неболее

Масса, кг, не более

МЭО-1600/10-0,25-97К1600100,25700270
МЭО-1600/25-0,63-97К1600250,63
МЭО-4000/25-0,25-97К4000250,25
МЭО-4000/63-0,63-97К4000630,63
МЭО-4000/63-0,25-97К4000630,25
МЭО-4000/160-0,63-97К40001600,63
МЭО-4000/12-0,25-97К4000120,25900
МЭО-8000/120-0,25-97К80001200,25
МЭО-10000/180-0,25-97К100001800,25

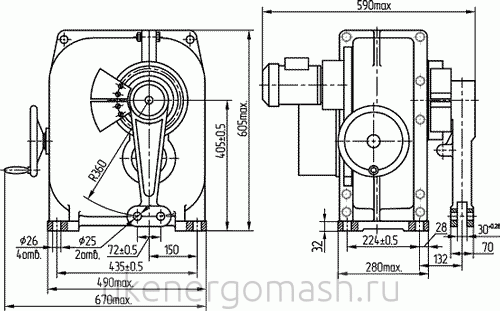

Габаритные размеры

Соединительная тяга





Обращаем Ваше внимание, что в большинстве случаев применение прямоходных механизмов МЭП более целесообразно с точки зрения техники и цены :

 Пример замены исполнительного механизма МЭО

Подробное тех.описание исполнительных механизмов МЭП см.в разделе "исполнительные механизмы" - перейти в раздел ...

По всем вопросам замены МЭО, цен на механизмы МЭП обращайтесь к специалистам комм.отдела УКЭМ +7 (343)222-79-77
