Механизмы группы МЭО-6.3

Механизмы группы МЭО-6.3

 МЭО - дословно: «Механизм Электрически Однооборотный» - это исполнительные механизмы рычажные (МЭО) либо фланцевые (МЭОФ), предназначенные для передачи крутящего момента (перемещения регулирующего органа арматуры, например заслонок, клапанов, шиберов, затворов) запорной или регулирующей арматуре для ее поворота на один оборот  либо менее (т.е. поворот, от 0 до 360 град.).

Применяются в Автоматических Системах Управления Технологическими Процессами в соответствии с управляющими сигналами регулирующих/управляющих устройств.

Пример условного обозначения исполнительного механизма МЭО:

МЭО-6,3/25-0,63У-99

МЭО-

Механизм (исполнительный) Электрический Однооборотный

6,3-

Номинальное усилие ( Нм)

25-

Номинальное время полного хода рычага на заданный угол поворота (в данном случае 25 сек. на угол = 0,63 оборота)

0,63-

угол поворота рычага ( В данном случае 0,63 оборота, чуть больше 180град.)

У (И,Р,М)-

Тип датчика обратной связи (блока сигнализации положения) рычага (У-токовый (БСПТ), И-индуктивный (БСПИ), Р-реостатный (БСПР),М-блок концевых выключателей (без датчика ОС).

99-

Серия механизма (либо год разработки)

К-

Буква К означает что механизм в трехфазном исполнении на 380В (если буквы К нет, значит механизм на 220В)





Технические условия 25-7549.002-90 ТУ
Сертификат соответствия - РОСС RU.АЯ15.Н00178


Состав механизма:

  • электродвигатель синхронный
  • редуктор червячный
  • ручной привод
  • блок сигнализации положения реостатный или блок концевых выключателей
  • рычаг

Управление механизмом: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-2М или ПБР-2М1.





Напряжение и частота питания - 220 V, 50 Hz Степень защиты - IP65 по ГОСТ 14254.
Режим работы механизма S-4, частота включений до 630 в час при ПВ до 25 %.
Максимальная частота включений до 1200 в час при ПВ до 5 %

Условное наименование механизма МЭО

Номинальный крутящий момент на выходном валу, Nm

Номинальное время полного хода выходного вала, S

Номинальный полный ход выходного вала, обороты

Потребл, мощность в ном, режиме,W, неболее

Масса, кг, не более

МЭО-6,3/12,5-0,25-99

6,3

12,5

0,25

43

3,9

МЭО-12,5/25-0,25-9912,5250,2543
МЭО-16/30-0,25-9916300,2535
МЭО-25/63-0,25-9925630,2535

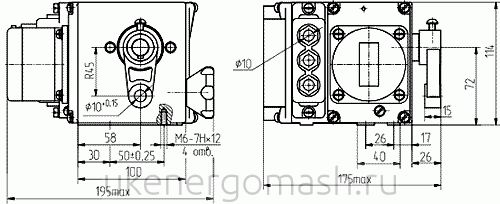

Габаритные размеры

Фото механизма МЭО-6,3:

Механизм исполнительный МЭО-6,3 фото механизма маленькой серииФото исполнительного механизма МЭО МЭО-6,3

Уважаемые заказчики! Узнать цену на Механизм МЭО 6,3, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ +7 (343) 222-79-77 либо заполнив заявку он-лайн...
