Механизмы взрывозащищенные МЭO-250- IIBT4

Механизмы взрывозащищенные МЭO-250- IIBT4

МЭО- дословно: «Механизм Электрический Однооборотный» - это исполнительные рычажные механизмы  предназначенные для передачи крутящего момента (перемещения регулирующего органа арматуры, например заслонок, клапанов, шиберов, затворов) запорной или регулирующей арматуре для ее поворота на один оборот  либо менее (т.е. поворот, от 0 до 360 град.).

Применяются в Автоматических Системах Управления Технологическими Процессами в соответствии с управляющими сигналами регулирующих/управляющих устройств.

Пример условного обозначения исполнительного механизма МЭО во взрывозащищенном исполнении:

МЭО-250/25-0,25У-IIВТ4

МЭО-

Механизм (исполнительный) Электрический Однооборотный

250-

Номинальное усилие ( Нм)

25-

Номинальное время полного хода рычага на заданный угол поворота (в данном случае 25 сек. на угол = 0,25 оборота)

0,25-

угол поворота рычага ( В данном случае 0,25 оборота, 90град.)

У (И,Р,М)-

Тип датчика обратной связи (блока сигнализации положения) рычага (У-токовый (БСПТ), И-индуктивный (БСПИ), Р-реостатный (БСПР),М-блок концевых выключателей (без датчика ОС).

IIBT4

Степень взрывозащиты

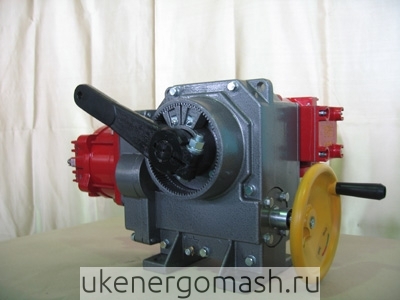

Механизм электрический однооборотный МЭО-250ПВТ4

Режим работы механизма:

частота включений до 630 в час при ПВ до 25%.

Максимальная частота включений до 1200 в час при ПВ до 5%.

Степень защиты - IР65 по ГОСТ 14254

Серийные климатические исполнения: У2, Т2, УХЛ2



Блок сигнализации положения вала МЭО:

  • реостатный БСПР-10 (усл.обозн. «Р»)
  • индуктивный БСПИ-10 (условн. обозн. - «И»)
  • токовый БСПТ-10М (условн.обозн. «У»)
  • выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
  • блок концевых выключателей БКВ (условн.обозн. «М»)
  • IIBT4 - степень взрывозащиты
Электропитание
  • трехфазное, напряжение 380



Условное наименование механизма

МЭО

Номинальный крутящий момент на выходном валу, Nm

Номинальное время полного хода выходного вала, S

Номинальный полный ход выходного вала, обороты

Потребл, мощность в ном, режиме,W, неболее

Масса, кг, не более

МЭО-100/63-0,25-IIBT4100630,2511029,5
МЭО-100/25-0,25-IIBT4100250,25140
МЭО-100/63-0,63-IIBT4100630,63
МЭО-250/63-0,25-IIBT4250630,25
МЭО-250/160-0,63-IIBT42501600,63
МЭО-100/10-0,25-IIBT4100100,25250
МЭО-100/25-0,63-IIBT4100250,63
МЭО-250/25-0,25-IIBT4250250,25
МЭО-250/63-0,63-IIBT4250630,63

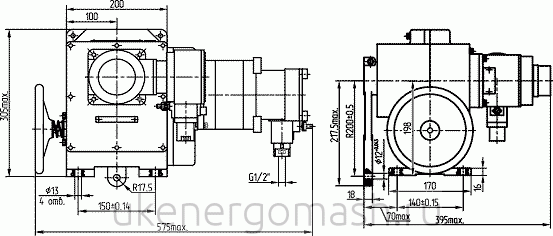

Габаритные присоединительные размеры



Уважаемые заказчики! Узнать цену на Механизм МЭО-250-IIВТ4, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
