Механизмы группы МЭО-40

Механизмы группы МЭО-40

МЭО- дословно: «Механизм Электрически Однооборотный» - это исполнительные механизмы рычажные (МЭО) либо фланцевые (МЭОФ), предназначенные для передачи крутящего момента (перемещения регулирующего органа арматуры, например заслонок, клапанов, шиберов, затворов) запорной или регулирующей арматуре для ее поворота на один оборот  либо менее (т.е. поворот, от 0 до 360 град.).

Применяются в Автоматических Системах Управления Технологическими Процессами в соответствии с управляющими сигналами регулирующих/управляющих устройств.

Пример условного обозначения исполнительного механизма МЭО:

МЭО-40/25-0,63У-99К

МЭО-

Механизм (исполнительный) Электрический Однооборотный

40-

Номинальное усилие ( Нм)

25-

Номинальное время полного хода рычага на заданный угол поворота (в данном случае 25 сек. на угол = 0,63 оборота)

0,63-

угол поворота рычага ( В данном случае 0,63 оборота, чуть больше 180град.)

У (И,Р,М)-

Тип датчика обратной связи (блока сигнализации положения) рычага (У-токовый (БСПТ), И-индуктивный (БСПИ), Р-реостатный (БСПР),М-блок концевых выключателей (без датчика ОС).

99-

Серия механизма (либо год разработки)

К-

Буква К означает что механизм в трехфазном исполнении на 380В (если буквы К нет, значит механизм на 220В)





Механизм электрический однооборотный МЭО-40

Режим работы механизма:

частота включений до 630 в час при ПВ до 25%.

Максимальная частота включений до 1200 в час при ПВ до 5%.

Степень защиты - IР65 по ГОСТ 14254

Серийные климатические исполнения: У2 или Т2.



Блок сигнализации положения вала МЭО:

  • реостатный БСПР-10 (усл.обозн. «Р»)
  • индуктивный БСПИ-10 (условн. обозн. - «И»)
  • токовый БСПТ-10М (условн.обозн. «У»)
  • выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
  • блок концевых выключателей БКВ (условн.обозн. «М»)
Электропитание:
  • механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
  • механизмы с литерой "К" - трехфазное, с напряжением 380V



Условное наименование механизма МЭО

Номинальный крутящий момент на выходном валу, Nm

Номинальное время полного хода выходного вала, S

Номинальный полный ход выходного вала, обороты

Потребл, мощность в ном, режиме,W, неболее

Масса, кг, не более

МЭО-16/10-0,25-93(К)

16

10

0,25

110

7,5

МЭО-16/25-0,63-93(К)16250,63110
МЭО-40/25-0,25-93(К)40250,25110
МЭО-40/63-0,63-93(К)40630,63110
МЭО-16/25-0,25-01(К)16250,25100
МЭО-16/63-0,63-01(К)16630,63100
МЭО-16/63-0,25-01(К)16630,25100
МЭО-16/160-0,63-01(К)161600,63100
МЭО-40/63-0,25-01(К)40630,25100
МЭО-40/160-0,63-01(К)401600,63100
МЭО-40/10-0,25-99К40100,25120

8,5

МЭО-40/25-0,63-99К40250,63120
МЭО-64/25-0,25-99(К)64250,25140           8,5
МЭО-64/63-0,63-99(К)64630,63140

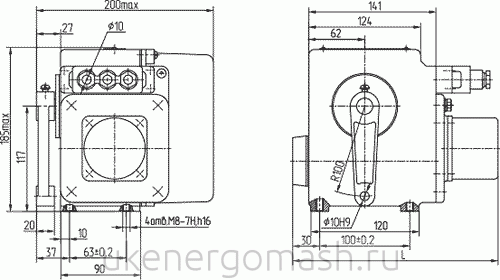

Габаритные размеры



Обозначение группы механизмов

L, mm

R, mm

МЭО-40/10-0,25-99К245100
МЭО-40/25-0,63-99К
Остальные из группы МЭО-40-99К235100

Уважаемые заказчики! Узнать цену на Механизм МЭО 40, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
