Пневмопривод Omal SR

Технические характеристики:

(воздух-открывает, пружины-закрывают)

Крутящий момент: от 15 до 1920 Nm

Монтажные размеры: согласно DIN/ISO 5211, DIN 3337

F03-F04-F05-F07- F10-F12-F14-F16

NAMUR присоединение для аксессуаров

Угол поворота 90°

Крутящий момент зависит только от натяжения пружины и не зависит от давления в-ха,

Пружины поставляются 4-х видов

Код SR соответствует Мкр. при  давлении воздуха  5,6 бар. ( цифры после кода соответствуют макс. крутящему моменту, развиваемому пневмоприводом в начале движения), привод автоматически закрывается под действием пружин с вращением против часовой стрелки.

В случае маслораспыления масло должно быть совместимым с NBR,

Условия эксплуатации:

Т-ра  от 0° до 80° ; от -20° до 80°; от -20° до 150°( специальное исполнение);

Воздух: 5,6 бар, макс. 8,4 бар

Среда: фильтрованный сжатый воздух, смазка не обязательна

Зависимость Мкр. от угла поворота  смотри таблицу

Диапазон  Мкр. зависит от размеров приводов :

Для приводов с Мкр. от 15 до 180 Nm см таблицу 1

Для приводов с Мкр. от 240 до 960 Nm см таблицу 2

Материалы привода по DIN/ISO 5211, DIN 3337.

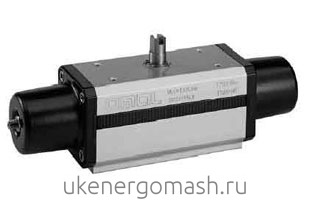

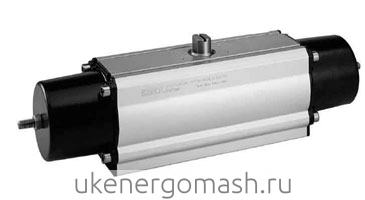

Пнемопривод SR диаметром 15 - 180Пневмопривод одинарного действия тип SR диаметром от 240 до 960Изменение крутящих моментов приводов разного диаметра от угла поворота
