Затворы глубинные колесные серия 3.820-4

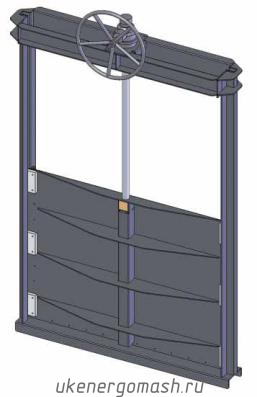

Затвор глубинный колесный

Затворы плотинные применяются при земляных плотинах и разработаны на трубчатый водоспуск с башней управления.

Применение глубинных колесных затворов плотинный

  • трубчатые водоспуски (земляные плотины)

Функции глубинных затворов

  • перекрытие прямоугольных и круглых отверстий с напорной и безнапорной сторон

Управление гидрозатвором:

  • ручной винтовой подъёмник
  • электрический винтовой подъёмник

Затворы глубинные колесные серия 3.820-4

  • диаметр 1,0, 1,2 и 1,4 м
  • напор от 6,0 до 12 м

Рама: закладная

 Щитовой затвор глубинный колесный 3.820-4

1 Закладные части

2  Затвор (с безнапорной стороны)

3 Закладные части

4 Затвор (с напорной стороны)

5 Штанга

6 Кронштейн

7 Тумба

8 Планка анкерная

9 Подъёмник безнапорного затвора

10 Подъёмник напорного затвора





Технические характеристики затворов

Обозначение затвора

Типовая серия («Отраслевой стандарт»)

Диаметр перекрываемого сечения (D), м

Размеры перекрываемого сечения (В х h), м

Напор (Н), м. вод. ст.

Масса затвора, кг

УКЭМ-5.25

ПКГ 1,0-6

1,0

1,0х1,0

6

2070

УКЭМ-5.25

ПКГ 1,0-8

8

2395

УКЭМ-5.25

ПКГ 1,0-10

10

2665

УКЭМ-5.25

ПКГ 1,0-12

12

2960

УКЭМ-5.25

ПКГ 1,2-6

1,2

1,2х1,2

6

2560

УКЭМ-5.25

ПКГ 1,2-8

8

2890

УКЭМ-5.25

ПКГ 1,2-10

10

3140

УКЭМ-5.25

ПКГ 1,2-12

12

3750

УКЭМ-5.25

ПКГ 1,4-6

1,4

1,4х1,4

6

2890

УКЭМ-5.25

ПКГ 1,4-8

8

3370

УКЭМ-5.25

ПКГ 1,4-10

10

3950

УКЭМ-5.25

ПКГ 1,4-12

12

1450


Пример обозначения:

Затвор УКЭМ-5.25.1.1,0 / 8.112

5 - тип изделия (гидрозатвор); 25-серия (затвор глубинный плоский колесный плотинный); 1 — тип привода (ручной: редуктор); 1,0 — размер перекрываемого отверстия, м; 8 — напор, 8 м. вод. ст. 112 – (рама - Сталь 20, шибер - Сталь 20, уплотнение- резина).

Уважаемые заказчики! Конструкторский отдел УКЭМ готов сконструировать затвор под Ваши задачи, также возможно изготовление по Вашим чертежам. Обращайтесь в Проектный отдел УКЭМ. Контакты: Тел./ф.: +7 (343) 222-79-77, e-mail: info@ukenergomash.ru.
