Электропривод линейный

ST 0.1

Прямоходный привод задвижки regada ST-0.1

Технические данные
Типовой номер 498 / 438
Макс. нагрузочна, [Н]6 300
Выключающая сил&, [Н]3 600 до 7 200
Скорость перестановки, [мин-1]10 до 63
Рабочий ход, [mm]50
Температура окр, [°Ц]-25 до +55
Степень защиты IP 65 / IP 67
Рабочая позиция произвольная
Масса, [кг]5,4 до 8

Стандартное оснащение
  • Напряжение 230 [V] AC
  • Клеммное присоединение
  • 2 выключатели силы
  • 1 выключатель положения
  • Механическое присоедиение столбчатое
  • Местный указатель положения
  • Нагревательное сопротивление с термическим выкючателем
  • IP65
Добавочное оснащение
  • Напряжение 220 V AC, 3×400 V AC, 3×380 V AC, 24 V AC, 24 V DC
  • 2 добавочный выключатель положения
  • Датчик положения:

– сопротивления: 1×100 Ω, 1×2000 Ω, 2×100 Ω, 2×2000 Ω
– электронный датчик – токовый 0/4 – 20 mA
– eмкостный CPT 4 – 20 mA

  • Механическое присоединение фланцевое
Каталог Regada ST 0.1
Общие указания
Руководство Regada ST 0.1

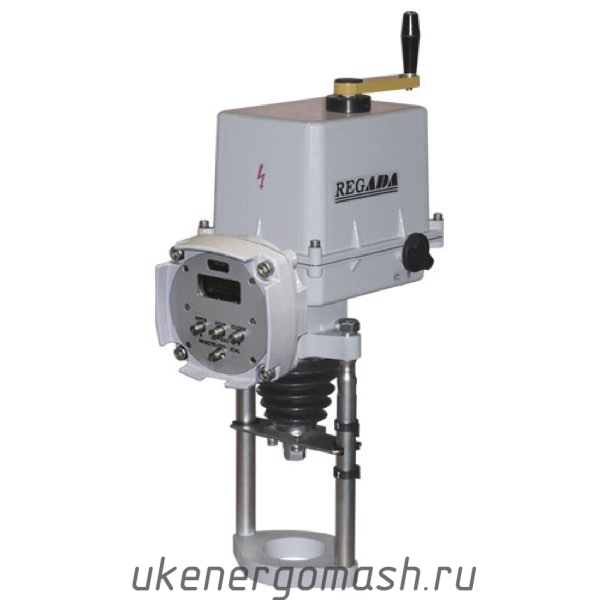

STR 0.1PA

STR 0.1PA



Тип

Isomact

Типовой номер

438

Выключающая сила, Н

1 900 – 7 200

Скорость управления, мм/мин

10 – 63

Рабочий ход, мм

10 – 50

Темпер. окруж. среды, °C

-25 до +55

Степень защиты

IP 67

Рабочее положение

произвольное

Macca, кг

5,4 – 8

Стандартное оснащение привода

  • 230 V AC
  • Термовыключатель в обмотке электродвигателя
  • Выключение в концевых положениях от положения и силы
  • 2 реле RE1, RE2 и READY
  • Управление сигналом 0/4 – 20 mA, 4 – 12 mA, 12 – 20 mA, или 0/2 – 10 V
  • Управление напряжением 24 V DC
  • Управление импульсом
  • Тактовый режим хода
  • ESD (реакция на отказ)
  • Токовый датчик 4-20 mA пасивный
  • Нагревательное сопротивление
  • Коммуникационная граница раздела RS 232
  • Столбчатое механическое присоединение
  • Указатель положения
  • Ручное управление
  • IP 67

Опционально

  • 220 V AC, 24 V AC
  • Фланцевое присоединение
  • Модуль добавочных реле R3,R4,R5
  • Местное управление



Каталог Regada STR 0.1 PA
Общие указания
Руководство Regada STR 0.1 PA
DMS3 Инструкция блока управления
DMS3
DMS3 Местное управление



CE
CE 7323 EEC
CE 89336 EEC
Certificate of conformity
