Технические характеристики МЭП-С

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МЭП-С

Пример маркировки механизмов:

МЭП-С1-2/34-400-ТШ-НВ-А-ОГ (Механизм Электрический Прямоходный Стандартный, Типоразмер: 1, Номинальное усилие на штоке: 2 кН, Номинальная скорость перемещения штока: 34мм/с, Ход штока: 400 мм, с Тыловым Шарниром (вилка, ось, проушина), с Антипроворотом штока и устройством Ограничения хода штока с бесконтактными Герконовыми выключателями)

Маркировка МЭП-С

1. Механизм Электрический Прямоходный
2. Серия
          С – Стандарт
          СК – Стандарт, исполнение c  передачей винт-гайка Качения
          СП - Стандарт, исполнение с электродвигателем Постоянного тока
3. Типоразмер – 1; 2; 3
4. Модификация базовой конструкции
    М – Модифицированный (цилиндрическая зубчатая передача)
    Т – Тихоходный (комбинированный плане-тарный редуктор с зубчато-ременной передачей)
    В базовой конструкции буквенное обозначе-ние отсутствует
5. Номинальное усилие на штоке, кН
6. Номинальная скорость перемещения штока, мм/с
7. Ход штока, мм
8. Тип центрального крепления МЭП
    ЦЦ – Центральная Цапфа
    ЦШ – Центральный Шарнир (цапфа с опо-рами)
    Возможен разворот узлов крепления на 90° по согласованию
    В исполнении МЭП без центрального крепле-ния, буквенное обозначение отсутствует

9. Тип тылового крепления МЭП
    ТВ – Тыловая Вилка с осью
    ТП – Тыловая Проушина
    ТШ – Тыловой Шарнир (вилка, ось, проу-шина)
    Возможен разворот узлов крепления на 90° по согласованию
    В исполнении МЭП без тылового крепления, буквенное обозначение отсутствует



10. Тип наконечника штока
    НВ – Наконечник Вилка с осью
    НП – Наконечник Проушина
    НС – Наконечник со Сферическим шарниром
    НФ – Наконечник Фланец
    В исполнении без наконечника штока буквен-ное обозначение отсутствует
11.  Наличие узла Антипроворота штока – А
     В исполнении без узла антипроворота штока буквенное обозначение отсутствует
12. Наличие устройства ограничения хода штока и его тип:
    ОГ – устройство Ограничения хода штока с бесконтактными Герконовыми выключателями
    ОМ – устройство Ограничения хода штока с бесконтактными Магниточувствительными выклю-ча­телями
    ОИ – устройство Ограничения хода штока с бесконтактными  Индуктивными выключателями
    ОП – устройство Ограничения хода штока с микроПереключателями
    ОС – устройство Ограничения хода штока со Стационарно расположенными индуктивными выключателями
    ОБ – устройство Ограничения хода штока в виде Блока сигнализации положения штока
    ОБД  – устройство Ограничения хода штока в виде Блока сигнализации положения штока  с Датчиком положения штока
    В исполнении без устройства ограничения хода штока буквенное обозначение отсутствует
13. Наличие Датчика положения штока – Д
    В исполнении без датчика положения штока буквенное обозначение отсутствует
14. Наличие защитного Гофра на штоке – Г
    В исполнении без защитного гофра буквенное обозначение отсутствует
15. Предохранительные устройства в составе редуктора МЭП:
    0  -   нет
    1  -   Предохранительная муфта.
    2  -   Устройство контроля вращения винта
    3 - Предохранительная муфта с устройством контроля вращения винта
16. Предохранительный амортизатор на штоке:
    0  -   нет
    1 - Амортизатор двухстороннего действия (выдвижение и втягивание).
    2  -  Амортизатор двухстороннего действия с блоком выключателей
17. Дополнительные опции по согласованию с заказчиком (особые присоединительные размеры, нестандартное климатическое исполнение, наличие электромагнитного тормоза и т.п.).

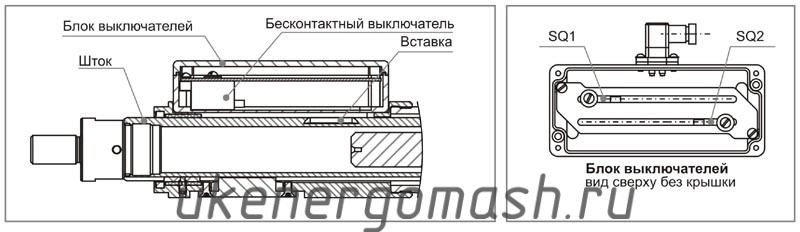

Ограничение хода штока

Бесконтактные выключатели:

  • магниточувствительные (ОМ),
  • герконовые (ОГ)
  • индуктивные (ОИ).

Выключатели SQ1 (на выдвижение) и SQ2 (на втягивание) установлены внутри блока выключателей. Вставки на штоке МЭП обеспечивают срабатывание выключателей.

Настройка хода штока возможна в пределах 80 мм от каждого из крайних положений - максимального и минимального.


Ограничение хода штока МЭП

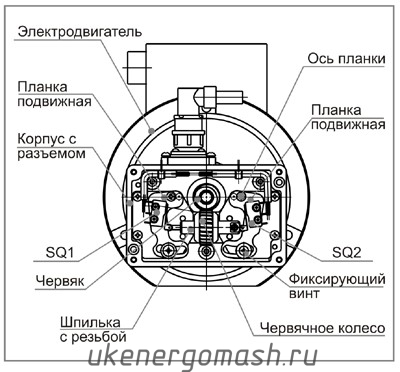

Микропереключатели  (ОП)

Герметичная коробка с червячным редуктором, установленным на валу электродвигателя. Шпилька во внутренней резьбе червячного колеса взаимодействует с пружинами микропереключателей SQ1 и  SQ2, которые срабатывают при максимальном и минимальном положениях штока механизма. Настройка хода штока осуществляется поворотом планок вокруг оси после отжима фиксирующих винтов.

Переключатели МЭП

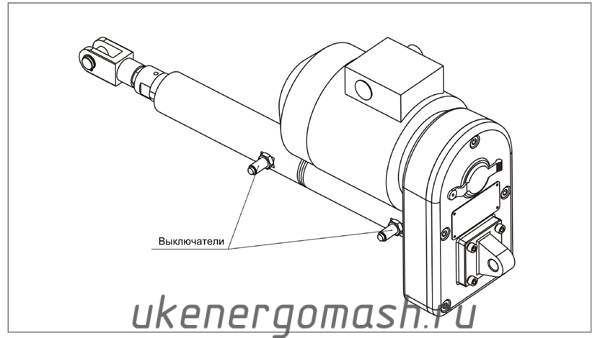

Индуктивные выключатели(ОС)

Применяется в случаях, когда не требуется регулировка хода штока. Бесконтактные выключатели на защитной трубе МЭП реагируют на боковую поверхность силовой гайки. Выключатель SQ1 (на выдвижение) расположен на передней части трубы, а выключатель SQ2 (на втягивание) – на задней. Расстояние между выключателями равно номинальному ходу штока МЭП.

Выключатели

Технические характеристики выключателей

Тип

Герконовые (ОГ)

Индуктивные (ОИ, ОС), Магниточувствительные (ОМ)

Микропереключатели (ОП)

Ток

постоянный

переменный

постоянный

переменный

постоянный

переменный

Максимальное коммутируемое напряжение

100В

250В

250В

300В

0-36В

0-250В

Максимальный коммутируемый ток

0,5А*

0,1А**

0,25А

1А*

0,2А**

Рекомендуемый рабочий ток

0,1А

0,05А

до 0,25А

0,5А

0,1А

Тип контакта

Замыкающий

Размыкающий

Замыкающий и размыкающий (2 контактные группы)

Рабочий диапазон температуры окружающей среды

–45...+65°С

–25...+75°С (–45...+65°C по спец. заказу)

–45...+65°С

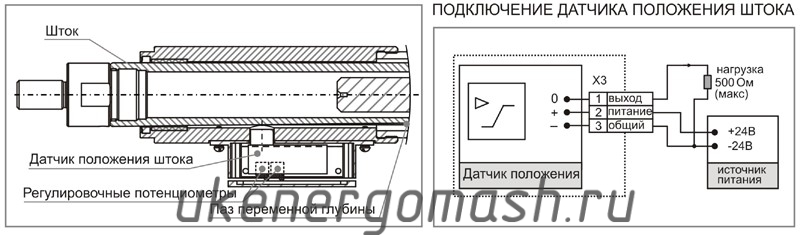

Датчик положения штока

Датчик положения - бесконтактное индуктивное устройство с чувствительной поверхностью.
При изменении зазора между этой поверхностью и металлической поверхностью штока МЭП происходит изменение выходного тока датчика.
Настройка выходной характеристики датчика производится при помощи регулировочных потенциометров.

Датчики положения МЭП

Напряжение питания (постоянный ток)

24В

Диапазон изменения выходного сигнала

0..5, 4...20, 0...20 мА

Максимальное сопротивление нагрузки

200 Ом

Температурная нестабильность вых. сигнала

до 1.5% во всем диапазоне температур

Рабочий диапазон температуры окружающей среды

–15..+70 (–45...+65 °С по спец. заказу)
