Механизмы электрические прямоходные МЭП-С

Механизмы электрические прямоходные МЭП-С

Исполнительные механизмы серии МЭП-С

Серия МЭП-С – это модернизированный ряд компактных электромеханизмов. Особенность таких механизмов: ось электродвигателя параллельна оси силовой передачи винт-гайка скольжения (ПВГС).

Модельный ряд линейки МЭП-С включает нескольких типоразмеров на основе унифицированной базовой конструкции, которую можно комплектовать опциональными принадлежностями:

 - устройство ограничения хода штока,

- датчик положения штока,

- ручной привод,

- разнообразные наконечники штока,

- узлы крепления и т. п.

Таким образом, МЭП-С максимально соответствует запросам потребителя.

  Опросный лист для подбора МЭП-С

БАЗОВАЯ КОНСТРУКЦИЯ МЭП-С

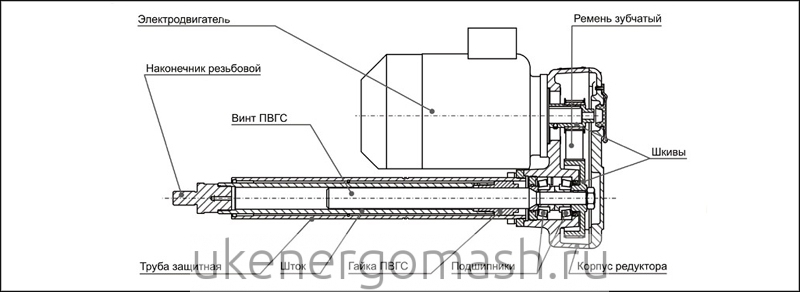

Базовая конструкция механизма МЭП-С

Когда подается напряжение, ротор электродвигателя приводит во вращение винт передачи ПВГС (посредством редуктора с зубчато-ременной передачей). В то же время, гайка ПВГС движется поступательно вместе со штоком, в котором закреплена. При изменении направления вращения электродвигателя изменяется направление движения штока (выдвижение/втягивание).

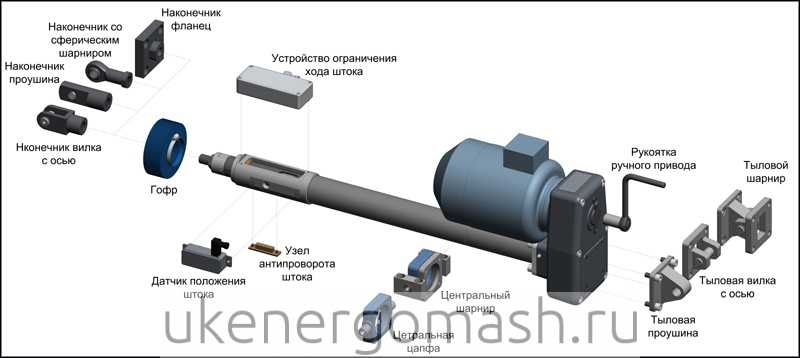

ОПЦИОНАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ МЭП-С

ОПЦИОНАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ МЭП-С

    Статья УКЭМ (Журнал ТПА №6 -69 / 2013) - МЭП-С

Механизм МЭП-С1

Механизм МЭП-С1

Передача:  трапециедальная

Редуктор: зубчато-ременный

Усилие: 2–5 кН

Скорость:  11–67 мм/с

Механизм МЭП-С2

Механизм МЭП-С2

Передача:  трапециедальная

Редуктор:  зубчато-ременный / зубчатый

Усилие: 5–15 кН

Скорость:  5–93 мм/с

Механизм МЭП-С3

Механизм МЭП-С3

Передача: трапециедальная

Редуктор: зубчато-ременный

Усилие: 15–40 кН

Скорость: 6–53 мм/с

Габаритные и присоединительные размеры МЭП-С

Габаритные и присоединительные размеры МЭП-С

- чертежи,  - схемы соединений, - диаграмма замыкания выключателей и т.д.

Технические характеристики МЭП-С

Технические характеристики МЭП-С

- структура условного обозначения, - устройство ограничения хода штока, - датчик положения штока, - технические характеристики выключателей, технические характеристики датчика положения штока

Подробнее об опциональных принадлежностях МЭП-С

Подробнее об опциональных принадлежностях МЭП-С

 - устройство ограничения хода штока, - датчик положения штока, - ручной привод, - разнообразные наконечники штока, - узлы крепления
