Габаритные и присоединительные размеры МЭП-С

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МЭП-С

Уважаемые заказчики, для удобства использования в Ваших проектах предлагаем чертежи МЭП в различных форматах.

Скачать Чертежи МЭП-С в формате Autocad / Solidworks / Kompas:

  МЭП-С1 autocad_kompas_2d

  МЭП-С2 autocad_kompas_2d

  Скачать МЭП-С3 autocad_kompas_2d

 МЭП-С1 kompas_3d_autodesk_3d

  МЭП-С2 kompas_3d_autodesk_3d

  МЭП-С3 kompas_3d_autodesk_3d

  МЭП-С1 solidworks_2d

  МЭП-С2 solidworks_2d

  МЭП-С3 solidworks_2d

  МЭП-С1 solidworks_3d

  МЭП-С2 autocad_kompas_3d

  МЭП-С3_solidworks_3d


 МЭП-С2Т AutoCAD_Kompas_2D


  МЭП-С2Т Kompas_3D_Autodesk_3D


 МЭП-С2Т SolidWorks_2D




 МЭП-С2Т SolidWorks_3D



Чертежи МЭП-С в формате JPG (для просмотра и печати):

  Скачать чертежи МЭП-С1

  Скачать чертежи МЭП-С2

  Скачать чертежи МЭП-С3



   Скачать чертежи МЭП-С2Т





ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Схема внутренних соединений МЭП-С

Диаграмма замыкания выключателей

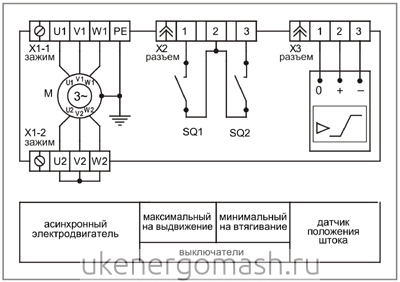

Схема внутренних соединений МЭП-С

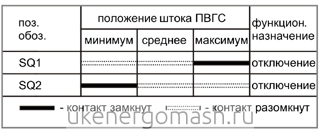

Диаграмма замыкания выключателей МЭП-С




Х1-1, Х1-2-зажим под гайку М4(М5)                                                            Рекомендуемая кабельная продукция
Х2-разъем с присоединением кабеля пайкой.                                             3+РЕ, 0,5 мм2 Питание электродвигателя -ПВС 4x1,5
ХЗ- разъем с присоединением кабеля под винт.                                         3+РЕ, 0,5 мм2 Конечные выключатели - МКЭШ 3x0,5
Выключатели - герконовые выключатели (2 шт., замыкающий контакт)     Датчик положения-МКЭШ 3x0,5

Датчик положения штока - индуктивный, (0...5, 4...20, 0...20) мА


Уважаемые заказчики! Узнать цену на МЭП-С, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
